作者:王献成

　　摘要：本文介绍了PLC在石灰石粉磨控制系统中的应用。该控制系统采用了Modicon公司生产的Quantum系列可编程序控制器，上位机采用ifix3.5组态软件,具有良好的系统兼容性和人机界面。实践证明，提高了自动化控制水平控制工程网版权所有，降低了工作人员的劳动强度，保证了石灰石粉磨的安全可靠运行，取得了良好的经济和社会效益。

　　关键词：可编程序控制器（PLC）；石灰石粉磨；过程监控；ifix3.5组态软件

　　0前言

　　由于国家对环保的日益重视，对企业达标排放监管力度的加强，从而促进了工业烟气采用湿式脱硫技术的广泛应用。而湿式脱硫的原料是石灰石粉，因此对石灰石粉的品质和产量要求越来越高控制工程网版权所有，这样就需要具有先进水平、可靠性高的控制系统。

　　当前的可编程序

控制器（PLC），是专为工业环境下应用而设计的工业控制计算机，已经成为控制系统中应用最广泛的核心位置，它不仅能实现复杂的逻辑控制www.cechina.cn，还能完成各种顺序或定时的闭环控制功能，并且抗干扰能力强、可靠性高、稳定性好、体积小，能在恶劣环境下长时间、不间断运行控制工程网版权所有，且编程简单，维护方便，并配有各类通讯接口与模块处理，扩容方便。

　　1石灰石粉磨工艺简介

　　石灰石粉磨是制备石灰石粉保证石灰石粉品质最为关键的工艺设备。它由磨辊、磨盘、减速机、选粉机、主电机、辅传电机、密封风机、张紧结构、液压润滑站、冷却水组成。

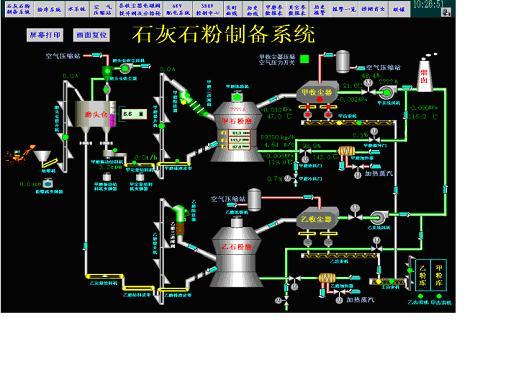

整个生产过程中包括各关键点的数据采集和记录、工艺流程的切换、冷却水泵的切换控制、选粉机的转速控制、液压润滑站的压力控制、石灰石粉磨内的温度、差压及料位控制、生产设备运行状态的监控等，如此多的设备和复杂的工艺运行操作，需要复杂的自动化控制。如下图：（目前#1线已投入生产，#2线正在筹备中）


　　2石灰石粉磨生产监控系统的运行环境

　　（1） 在该生产过程中，有大量的物理量www.cechina.cn，如温度、压力、料位、流量等模拟量参数，需要通过PLC对这些参数进行实时采集和处理。

　　（2） 整个生产过程的模拟量自动控制和故障诊断。

　　（3） 整个流程的顺序控制和实时报警、联锁保护停机。

　　3控制系统结构

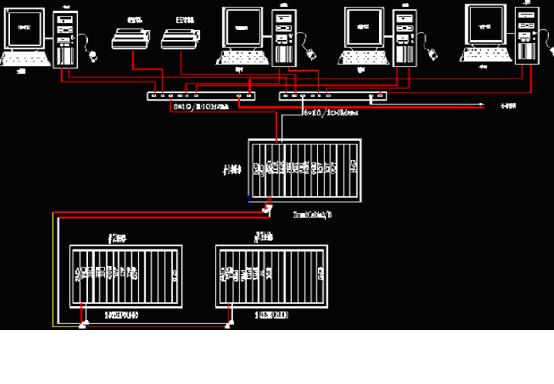

　　石灰石粉磨的控制系统采用Modicon公司生产的Quantum系列可编程序控制器。该系统由4台工业PC机与PLC通过网络交换机（冗余配置）构成物理结构为10BASE-T的局域网，工业PC机与PLC之间通过以太网进行数据通讯，数据传输率为10Mbp/s。整个控制系统由主系统和扩展系统组成，负责与现场测量和控制部分之间的数据传输，肩负着全部生产运行工艺、流程的逻辑控制、报警、联锁等。4台工业PC机均运行Windows2000 Professional操作平台，分为两台上位机操作员站，运行ifix3.5组态软件,实现监视、操作、报表打印、事故分析等功能；另外一台为工程师站，运行Quantum系列的Concept2.6组态软件，实现逻辑控制、逻辑与参数的修改、在线监视等功能；还有一台为通讯接口站，通过485电缆完成与6Kv高压综合保护的数据传输。配置结构采用双以太网的形式，保证了自动化控制系统运行的连续性，提高了设备运行的可靠性，保证了安全生产。其系统配置如下图所示。


　　4硬件配置

　　（1）为了满足工艺过程的控制要求，控制中心采用了研华的工业控制计算机，其配置为：
CPU Intel PⅣ2.4GB,内存256MB,硬盘80GB,软驱3.5in，光驱52X，彩显PHILIPS 21纯平，101键盘+光电鼠标。

　　（2）Modicon Quantum系列CPU-434-12

　　（3）Modicon Quantum系列8通道模拟量输入模块11块（包括热偶、热电阻）

　　（4）Modicon Quantum系列8通道模拟量输出模块2块

　　（5）Modicon Quantum系列32通道数字量输入模块7块

　　（6）Modicon Quantum系列32通道数字量输出模块3块

　　（7）Modicon Quantum系列以太网通讯模块2块

　　（8）Modicon Quantum系列远程I/0通讯模块3块（主1，从2）

　　（9）Modicon Quantum系列电源模块6块

　　组态的主要工作是完成硬件型号参数设置、I/O地址的分配、传输方式等。使用Modicon Quantum系列PLC的专用编程软件Concept
