有关新一代仪器总线LXI的一组数字

来源:中国工业设备网2006.06.07阅读 2011

     仪器总线从30多年前的GPIB历经PCI、VXI、CompactPCI、PXI发展到今天,数据传输率也从最初的2M到提高到了目前的132M。


   LXI(LAN对仪器的扩展,LAN eXtensions for Instrumentation)是继机架堆叠式GPIB仪器、VXI/PXI虚拟仪器之后的新一代基于以太网LAN的自动测试系统模块化构架平台标准。LXI总线的模块化测试标准规范融合了GPIB仪器的高性能、VXI/PXI卡式仪器的小体积以及LAN的高速吞吐率,并考虑了定时、触发、冷却、电磁兼容等仪器要求。


     5大特点
   (1)开放式工业标准――LAN和AC电源是业界最稳定和生命周期最长的开放式工业标准,也由于其开发成本低廉控制工程网版权所有,使得各厂商很容易将现有的仪器产品移植到该LAN—Based仪器平台上来。
   (2)向后兼容性――因为LAN—Based模块只占1/2的标准机柜宽度,体积上比可扩展式(VXI,PXI)仪器更小。同时,升级现有的ATS(Automatic Test Sys

tems)不需重新配置,并允许扩展为大型卡式仪器(VXI,PXI)系统。
   (3)成本低廉――在满足军用和民用客户要求的同时控制工程网版权所有,保有现存台式仪器的核心技术,结合最新科技,保证新的LAN-Based模块的成本低于相应的台式仪器和VXI/PXI仪器。
   (4)互操作性――作为合成仪器(Synthetic Instruments)模块,只需30~40种左右的通用模块即可解决军用客户的主要测试需求。如此相对较少的模块种类,可以高效且灵活地组合成面向目标服务的各种测试单元,从而彻底降低ATS系统的体积,提高系统的机动性和灵活性。
   (5)新技术及时方便的引入――由于这些模块具备完备的I/O定义文档(由军标定义),所以www.cechina.cn,模块和系统的升级仅需核实新技术是否涵盖其替代产品的全部功能。


   3个等级
  不同的LXI应用要求催生出不同的功能需要控制工程网版权所有,比如决定机制、同步机制、触发机制和可预测软件驱动互操作性等,涉及工作平台、功能测试、分布式数据获取、远程智能传感器等各个方面,大大超越了对于一般以太网(plain vanilla Ethernet)的应用要求,网络互操作性是其基本要求。根据“物以类聚”的原则,可以获得三个功能团:第一个功能团需要被测数据点之间的紧密相位关系,即确定性的硬件触发机制;第二个功能团需要连续总线上的精确触发实现同步;最后一个功能团对触发和时间控制要求不高,但必须保证合格的网络通信。
  鉴于此,国际LXI协会初步将基于LXI的仪器分为三个等级:
等级                            特征
等级A         触发总线硬件触发机制;IEEE1588精确时间协议同步;网络功能性(辨识,浏览界面)
等级B        IEEE1588精确时间协议同步;网络功能性(辨识,浏览界面)
等级C         网络功能性(辨识,浏览界面)


  43家全球会员与1家亚洲会员
      2004年11月成立的LXI Consortium(LXI联盟)是一个由业界领先的测量仪器厂商(VXI Technology Inc.和Angilent Technology Inc.)、系统集成商和最终用户(如美国国防部)共同组建的非盈利组织,其目标是开发、支持和促进LXI标准,其目标在于开发、支持及推广LXI标准,用公开的规格与功能的测试来获得业内对测试测量寻求标准方案。目前已有包括绝大多数国际著名测试测量公司在内的43家公司成为其会员。

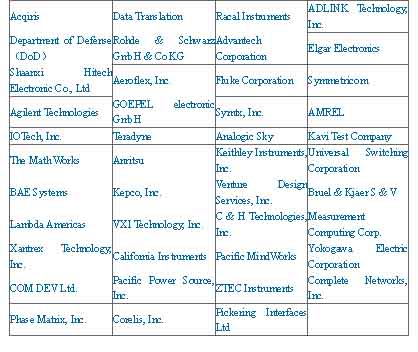

  LXI联盟会员基本信息

有关新一代仪器总线LXI的一组数字如图


  其中,Shaanxi Hitech Electronic Co., Ltd(陕西海泰电子有限责任公司)是亚洲唯一一家加入LXI联盟的企业。

  30种测量产品
  作为LXI联盟的发起者之一控制工程网版权所有,Agilent在推广LXI方面不遗余力。2005年9月26~29日在Florida Orlando召开的IEEE AUTOTEST
