本文对台达DOP系列人机界面的通信进行了介绍，列举了五个台达DOP系列人机界面的通讯实例。

    在目前市场上，台达DOP系列触摸屏的优良特性使它受到了众多用户的青睐，市场占有率在不断的提升。然而，在以前由于一些历史原因，造成大量控制设备的开放性很差、通信能力弱，一些厂家的产品或系统因保密需要，也不采用公开的通信协议，许多产品设计初期都没有考虑过通信连接，这些都使得触摸屏与通信连接面临许多困难。现在控制工程网版权所有，市场需求推动了技术的进步，产品的更新换代使越来越多产品采用高档控制器，从单片机到PLC再到PC机，通信能力越来越强，而用单片机的系统也开始集成通信协议，所以，强大的通信能力保证了触摸屏的广阔应用前景。

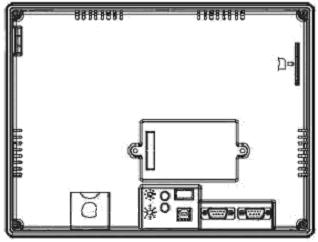

    以下是台达DOP系列人机界面的通信介绍：台达DOP A系列产品本身集成两个串行通信接口（如图），分别标记为COM1www.cechina.cn，COM2。其中COM1为RS232， COM2为RS232/RS485（可选）。AE系列提供三个串行通信口，以A系列DOP为例进行说明。


图1 DOP A系

    要实现台达DOP触摸屏与外部其它设备的通信，除了通信口物理特性匹配外，还需要通信各方采用相同的通信规约（即通信协议），从OSI七层模型看，这部分属于数据链路层（复杂的通信协议还与网络层密切相关），主要体现在信息帧传送协议（包括差错控制）上。信息帧传送协议包括有以下几个部分：
• 数据链路的建立和拆除：同步、地址确认、收发关系、最后一次传输；
• 信息传输（格式、数量、接收认可）；
• 传输差错控制（校验）；
• 异常情况处理。

    目前台达DOP提供以下几种方式与不同的控制器通信：
    1．使用不同厂家的自身通信协议。台达DOP将不同厂家的协议写成驱动集成在ScreenEditor组态软件中。例如西门子PLC的PPI协议、MPI协议；KOYO PLC的K协议；欧姆龙PLC的Hostlink协议；莫迪康的UniTelway 协议；GE的SNP-X协议等等。
    2．使用开放的协议。目前台达DOP使用的开放协议是MODBUS。MODBUS协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
    3．使用台达DOP宏的通信指令。宏是台达DOP的一大特色，通信指令可以很方便的连接其它的非标控制器。

    台达DOP系列人机界面的通讯实例
• 例1：客户第一次使用台达DOP，用一台A57GSTD与一台西门子S7-200连接。

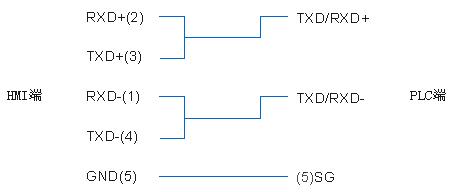

    连接方式：台达DOP已经集成了西门子S7-200系列的PPI协议，用户只需做2个步骤就可以完成通讯。Step1 按照说明书做一条通讯电缆。如下图：


图2 通讯光缆图

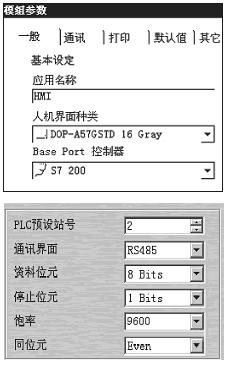

    Step2 在ScreenEditor软件【选项】【设置模块参数】【一般】做如图选择，并在【通讯】做如图设置即可：


图3 设置参数显示

• 例2：一台A57STD同时与一台其他品牌PLC及一台OMRON PLC连接。


图4 连接方式图

    软件中www.cechina.cn，我们可以在【选项】【设置模块参数】【通讯】中www.cechina.cn，用Base Port连接COM2A，用增加的Link2连接FX2N，分别设置通讯参数即可。

     例3：一台A10TCTD监控3台A57CSTD，每台A57CSTD连接一台台达PLC。
    连接说明：A57CSTD与PLC的连接方式同例1www.cechina.cn，不再累述，关键在于A10TCTD与A57CSTD之间如何连接。如下图：

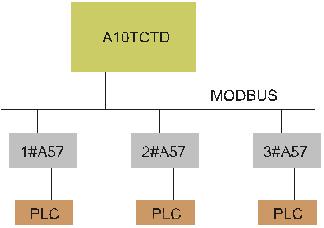

图5 A10TCTD与A57CSTD连接图

     由于台达DOP支持开放的MODBUS协议CONTROL ENGINEERING China版权所有，所以我们可以通过MODBUS连接。将A10TCTD设为主屏，PLC类型选择MODBUS ASCII(Master)， 给定站号10。A57设为从屏，依次设置为1#，2#，3# PL
