摘　要： PLC是以微处理器为核心的工业控制装置。他已经广泛地应用于分布式监控系统中，主要负 责现场高速数据采集、逻辑运算、定时、计数、PID调节等控制任务,并普遍采用计 算机作为上位机集中管理。本文介绍了VB提供的串行通讯控件MSComm，编程口操作命令类型 、上位计算机与PLC之间的链接方式、PLC的通讯设置，并提供了利用RS 232串行通讯端口实 现计算机与可编程控制器通讯的方法。本文旨在探讨用可视化编程语言实现PC机与PLC网络 之间数据通讯的技术及软硬件实现方案，充分合理地利用系统资源及特点，提高通讯效率。
　　关键词：计算机；PLC；VB；串口通讯

1引言
　　PLC是以微处理器为核心的工业控制装置。他将传统的继电器控制系统与计算机技术结合 在 一起，具有高可靠性、适应工业过程现场以及强大的联网功能等特点，被广泛应用。VB提供 MSComm控件，通过串行端口传输和接收数据，为应用程序提供程序通讯功能。

　　在微机与PLC之间构成的集散控制系统中，多数是由一台PC机与数台PL

C之间形成1∶N的通 信模式。该模式系统中PLC负责现场高速数据采集、实现逻辑、定时、计数、PID调节等控制 任务，并通过串行通讯口向微机传送PLC工作状态及有关数据，从而实现计算机对控制系统 的管理控制工程网版权所有，提高了PLC的控制能力。该集散控制系统中，PLC与微型计算机之间的通讯显得尤为 重要。因此如何提高保证他们之间的通讯准确程度、可靠性及效率是通讯成功与否的关键技 术之一。

2串行通讯控件［1］
2.1MSComm控件的引用
　　MSComm控件与其他控件的引用类似，在工程开始设计之前，到【工程】菜单下选择【部件 】选项，出现部件选项对话框，在对话框中选中Microsoft Comm Control 6.0，然后单击 确定，则MSComm控件出现在工具框中www.cechina.cn，用户可以像使用内部控件那样把他添加到窗体。

2.2MSComm控件的属性
　　MSComm控件的属性众多，比较重要的有：
　　CommPort属性用于设置或返回通讯连接端口的号码。
　　Settings属性用于设置初始化参数。
　　PortOpen属性用于设置或返回通信连接端口的状态。
　　Input属性用于从输入缓存区返回并删除字符。
　　Output属性用于将一个字符串写入输出缓存区。
　　HandShaking属性用于指定通信两方的交握协议。

　　CommEvent 属性CommEvent 属性在通信错误或事件发生时都会产生OnC omm事件（这也是此控件惟一的事件），CommEvent 属性存有该错误或事件的数值码。

2.3MSComm控件的事件
　　OnComm事件是MSComm控件的惟一事件，此事件可用来处理所有与通信相关的事件，不管是 何种事件发生，MSComm控件只用一个CommEvent的属性予以代表。使用事件程序的好处是不 需要一直让程序处于检查的状态，只要事先将程序代码写好，一有事件发生，就会直接执行 相应的程序代码。

3上位计算机与PLC之间的链接方式
　　上位机与多台PLC组成的多链系统，常用的链接方式有2种：

　　方式一：使用链接适配器较少、不用信号转换，但若中间一台PLC出故障，其后续的PLC 无法与上位机通讯。

　　方式二：使用了信号转换模块控制工程网版权所有，可以避免前级故障对后级的影响。



4编程口操作命令类型
　　串行通讯是计算机与其他机器之间进行通讯的一种常用方法。通过SC08编程电缆 或FX232A W模块，可将微型计算机的串行通讯口RS 232和PLC 的编程口连接起来www.cechina.cn，这样微型计算机就 可对PLC的RAM区数据进行读、写操作。由PLC本身具有的特性，可对PLC进行以下4种类型 的操作［2］：
　　（1）位元件或字元件状态读操作（CMD0）。
　　（2）位元件或字元件状态写操作（CMD1）。
　　（3）位元件强制ON操作（CMD7）。
　　（4）位元件强制OFF操作（CMD8）。
　　另外，在进行上述4类操作前，首先要对端口进行初始化操作，即设定通讯协议（ 包括设置通讯波特率、数据位数、数据停止位及奇偶校验）。

5Windows系统下VB通讯程序设计

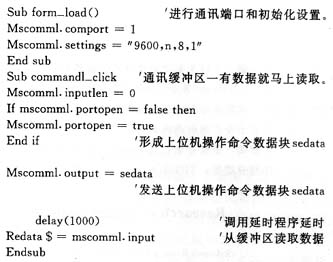

　　上位机通讯软件是用VB开发的。因VB具有强大的图形显示功能，可以开发出界面良好的 Windows标准风格的图形用户界面。同时VB还提供了串行端口控件MSCommCONTROL ENGINEERING China版权所有，程序员在 利用该控件 时，只需设置、监视其属性和事件，即可完成对串行口的初始化和数据的传输工作。程序示 例如下：
　　

6PLC方的通讯设置
　　计算机与PLC通讯的目的是实现计算机对PLC运行
