1 引言

    随着城市建设的不断发展，高层建筑的不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器取代微机实现信号控制。从控制方式和性能上来说，这两种方法并没有太大的区别。PLC可靠性高，程序设计方便灵活。本设计在用PLC控制变频调速实现电流、速度双闭环的基础上，在不增加硬件设备的条件下，实现电流、速度、位移三环控制。

     2 硬件电路

    2．1 硬件结构

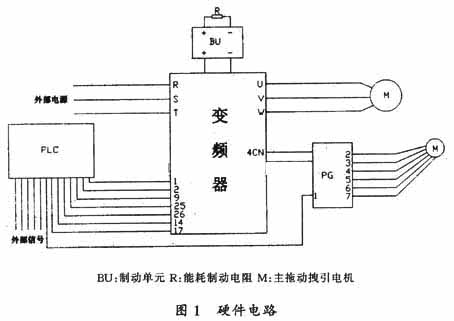

系统硬件结构图如图1所示。


     PLC为西门子公司S7-200系列CPU221， PLC接受来自操纵盘和每层呼梯盒的召唤信号、轿厢和门系统的功能信号以及井道和变频器的状态信号

，经程序判断与运算实现电梯的集选控制。PLC在输出显示和监控信号的同时，向变频器发出运行方向、启动、加/减速运行和制动电梯等信号。

     2．2 电流、速度双闭环电路

     采用YASAKWA公司的VS - 616G5 CIM- RG5A 4022变频器。变频器本身设有电流检测装置，由此构成电流闭环；通过和电机同轴联结的旋转编码器，产生a、b两相脉冲进入变频器，在确认方向的同时www.cechina.cn，利用脉冲计数构成速度闭环。

     3 位移和运行曲线控制

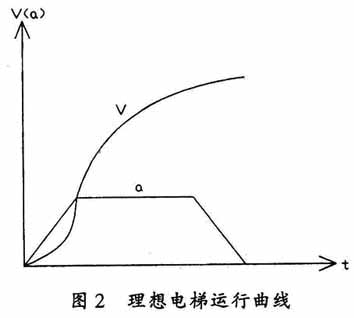

     电梯作为一种载人工具，在位势负载状态下，除要求安全可靠外，还要求运行平稳CONTROL ENGINEERING China版权所有，乘坐舒适，停靠准确，理想的运行曲线如图2所示。


     3．1 位移控制

     采用变频调速双环控制可基本满足要求，但和国外高性能电梯相比还需进一步改进。本设计正是基于这一想法CONTROL ENGINEERING China版权所有，利用现有旋转编码器构成速度环的同时，通过变频器的PG卡输出与电机速度及电梯位移成比例的脉冲数，将其引入PLC的高速计数输入端口0000，通过累计脉冲数，经式(1)计算出脉冲当量，由此确定电梯位置。

电梯位移h=SI

式中I：累计脉冲数S：脉冲当量

S=lpD／(pr) (1)

本系统采用的减速机，其减速比1=1／20，拽引
轮直径D=580mmCONTROL ENGINEERING China版权所有，电机额定转速ne=1450r／ min，旋转编码器每转对应脉冲数p=1024，PG卡分频比r=1／18，代人式(1)得

S=1．6mm／脉冲

      3．2 速度控制

     本方法是利用PLC扩展功能模块D／A模块实现的控制工程网版权所有，事先将数字化的理想速度曲线存入PLC寄存器，程序运行时，通过查表方式写入D／A，由 D／A转换成模拟量后将理想曲线输出。

      3．2．1 加速给定曲线的产生

    8位D／A输出0～5V／0～10V，对应数字值为16进制数00～FF，共255级。东洋电梯加速实践在2．5～3秒之问。按保守值计算，电梯加速过程中每次查表的时间间隔不宜超过10ms。

     由于电梯逻辑控制部分程序最大，而PLC运行采用周期扫描机制，因而采用通常的查表方法，每次查表的指令时间间隔过长，不能满足给定曲线的精度要求。在PLC运行过程中，其CPU与各设备之间的信息交换、用户程序的执行、信号采集、控制量的输出等操作都是按照固定的顺序以循环扫描的方式进行的，每个循环都要对所有功能进行查询、判断和操作。这种顺序和格式不能人为改变。通常一个扫描周期，基本要完成六个步骤的工作，包括运行监视、与编程器交换信息、与数字处理器交换信息、与通讯处理器交换信息、执行用户程序和输入输出接口服务等。在一个周期内，CPU对整个用户程序只执行一遍。这种机制有其方便的一面，但实时性差。过长的扫描时间，直接影响系统对信号响应的效果，在保证控制功能的前提下，最大限度地缩短CPU的周期扫描时间是一个很复杂的问题。一般只能从用户程序执行时间最短采取方法。电梯逻辑控制部分的程序扫描时间已超过10ms，
