2003年6月底，利用Trace Mode软件进行监控的深圳市区防洪泵站控制系统工程顺利开车运行。Trace Mode软件将在深圳市的防洪抗汛中发挥重要作用。

     该系统下位硬件采用Schneider（施耐德）的PLC，上位机采用台湾研华工控机。软件使用两套Trace Mode组态软件（1024点开发版）。Trace Mode与Schneider（施耐德）的PLC分别通过Modbus TCP/IP和Modbus RTU协议进行通讯，而且通过TRACE MODE与SQL SERVER进行数据交换，从而有效地实现了数据的分析、统计和远程遥控。

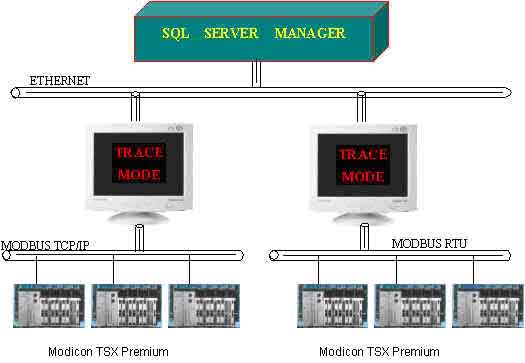

系统结构图如下：


 图1

    该系统使用Trace Mode 软件实现对整个泵站控制系统的过程监控、数据采集、存储、设备的远程控制、报警、趋势的显示及对关系数据库的存取操作等。系统借助Trace Mode内置的众多FBD模块，建立了若干

FBD程序，以便实现大量的逻辑控制控制工程网版权所有，包括对闸门泵站机组的开启控制和水闸在自动、半自动和手动方式下的升、降、停控制，并能对过流跳闸、高压、低压等非正常状态实现报警。在本工程中，Trace Mode组态软件使用其ODBC功能控制工程网版权所有，将重要数据定期存入SQL Server数据库中保存，并可将数据库中的设备更新状态读回www.cechina.cn，以控制远程泵站机组和闸门的状态。

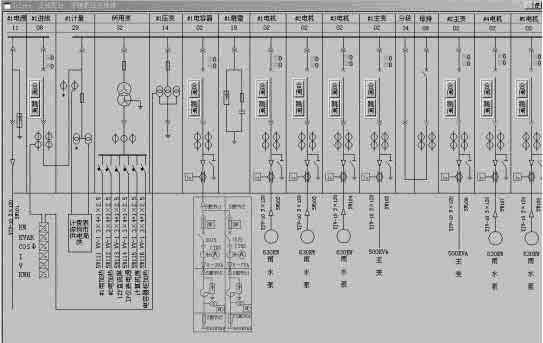

  图2

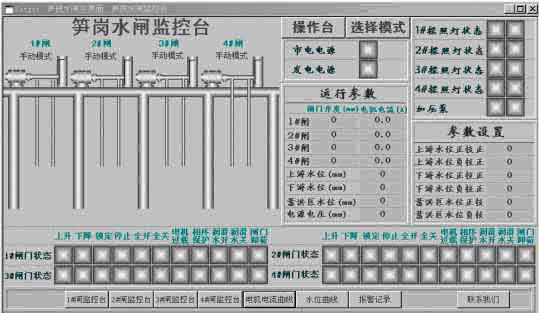

   图3

   负责开发该泵站工程的工程师认为CONTROL ENGINEERING China版权所有，TRACE MODE内含150多种过程控制和数据处理算法CONTROL ENGINEERING China版权所有，是一种控制功能十分强大的软件，运行状态非常稳定，很适合解决此类包含复杂控制方案应用场合的要求。
