计算机辅助设计(CAD:Computer Aided Design)技术是以计算机、外围设备及其系统软件为基础,包括二维绘图设计、三维几何造型设计、有限元分析(FEA)及优化设计、数控加工编程(NCP)、仿真模拟及产品数据管理等内容。随着Internet/Intranet网络和并行、高性能计算及事务处理的普及,异地、协同、虚拟设计及实时仿真也得到广泛应用。
一、CAD技术的产生及发展过程
准备和酝酿时期(50-60年代初)CAD技术处于被动式的图形处理阶段。
1.蓬勃发展和进入应用时期(60年代) 提出了计算机图形学、交互技术、分层存储符号的数据结构等新思想,从而为CAD技术的发展和应用打下了理论基础。60年代中期出现了许多商品化的CAD设备,60年代末,美国安装的CAD工作站已达200多台CONTROL ENGINEERING China版权所有,可供几百人使用。
2.广泛使用的时期(7
3.突飞猛进的时期(80年代) 在这个时期www.cechina.cn,图形系统和CAD/CAM工作站的销售量与日俱增,美国实际安装CAD系统至1988年发展到63000套。CAD/CAM技术从大中企业向小企业扩展;从发达国家向发展中国家扩展;从用于产吕设计发展到用于工程设计和工艺设计。
4.开放式、标准化、集成化和智能化的发展时期(90年代) 由于微机加视窗95/98/NT操作系统与工作站加Unix操作系统在以太网的环境下构成了CAD系统的主流工作平台,因此现在的CAD技术和系统都具有良好的开放性。图形接口、图形功能日趋标准化。
在CAD系统中,综合应用正文、图形、图像、语音等多媒体技术和人工智能、专家系统等技术大大提高了自动化设计的程度,出现了智能CAD新学科。智能CAD把工程数据库及其管理系统、知识库及其专家系统、拟人化用户接口管理系统集于一体,形成如图1示所示的结构。

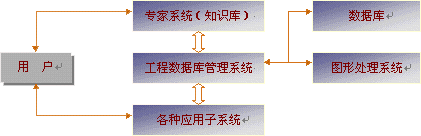

图1 智能CAD系统
二、CAD系统的构成及分类
CAD技术集中体现在CAD系统上,CAD系统是最终用户用来实现设计思想、加速产品和工程设计的信息化工具。
1.CAD系统的构成 CAD系统硬件构成如图2所示,从其体系结构讲可分为三个层次,如图3所示。基础由计算机、外围设备和系统软件组成。系统软件在工作站上流行Unix加Motif操作系统,在微机上流行Win95/98/NT操作系统。系统软件还包括支撑软件、系统开发和维护的工具软件。支撑层包含了图3中部所示内容,随着网络的广泛使用www.cechina.cn,异地协同虚拟CAD环境将是CAD支撑层的重要发展趋势。应用层针对不同应用领域的需求有各自的CAD专用软件来支持相应的CAD工作。

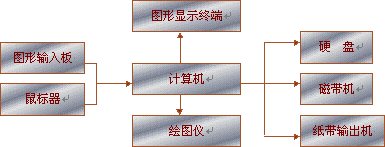

图2 CAD系统的硬件基本组成
2.CAD系统的分类 CAD系统作为计算机应用系统的一个重要分支,经历了三个发展阶段,即:多用户共享一台计算机;一个用户使用一台计算机;一个用户共享多台计算机。从系统结构上看,CAD系统大致可分为两类,即集中式系统和网络系统。集中式系统要求有功能较强的计算机控制工程网版权所有,一次投资大,使用起来不灵活,在80年代中期以前应用比较广泛。从工作站和高性能微机问世以后,大多数用户采用工作站和微机网络系统来代替这类集中式CAD系统,形成网络化的系统。 三、CAD支撑软件 1.设备驱动程序,如Windows操作系统支持的设备驱动程序集,ISO通过的标准程序库CGI(Computer Graphics Interface),又如HP 公司提供的绘图仪、打印机设备驱动程序等; 2.窗口管理系统,工

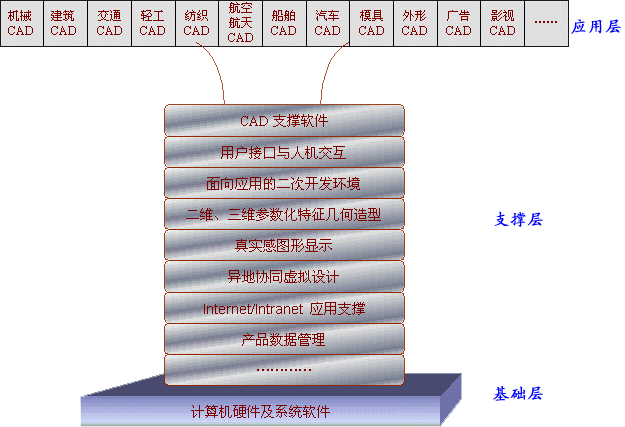

图3 CAD系统的三层结构
CAD支撑软件主要包括:
