概述:介绍了数控机床联网系统的结构及主要功能,阐述了对数控设备进行联网的必要性,根据应用实例对机床联网前后的变化进行比较,证明数控机床的网络化管理是实现企业现代化管理的重要环节。
关键词:数控机床;网络
随着CAD/CAM一体化技术和局域网技术的普及和应用,目前多数企业在新产品设计开发、工艺过程编制和数控机床程序编制的效率和质量上都得到了明显的提高CONTROL ENGINEERING China版权所有,企业的技术管理与生产管理已经进入了网络化时代。而与CAD/CAM密切相关的数控机床管理仍然处于原始状态,成为制约企业现代化管理水平提高的瓶颈。我公司通过与北京雷梯斯特控制技术公司的合作,成功地解决了这个问题,实现了全公司数控机床的网络化管理,使企业的管理水平得到了新的提高。
一、数控机床联网前的主要问题
1. 程序传输方面
对于一些程序量要求相对较少的数控机床www.cechina.cn,一直是采用最原始的手工键盘输入方式,这种方法的弊病是:(1)效率低;(2)占用机时长;(3)易出错。
而一些程序输入量比较大的数控机床,则使用一个台式计算机放在机床边专门用于程序传输。这种方法的缺点是:(1)环境恶劣,计算机
另外我们曾经用笔记本电脑进行程序传输,由于频繁地对传输电缆进行插拔操作,笔记本电脑的串行接口极易被烧毁。
2. 程序管理方面
(1)对于FAUNC系统,其程序号只能使用Oxxxx;对于西门子系统,其程序号只能使用%MPFxxxx,因程序号码的资源有限,同一个程序号有可能对应多个零件图号,从而在应用中易产生混乱。
(2)为了使程序号与零件图号相互对应,必须有专人负责对程序进行记录管理,此项工作繁杂、易出错。
以上弊端严重影响着我公司数控加工的生产效率,因此迫切需要寻找一种改善数控机床现状的有效方法,对其进行系统化的管理。
二、针对问题制定解决方案
通过进行多方面调研,认为目前我公司内部局域网已经发展到了一定的规模,尤其是CAD/CAM一体化应用已经非常普遍,因此数控机床走网络化管理的道路是解决问题的最佳选择。
我们选择了北京雷梯斯特控制技术公司开发的CNC LINK4.0数控机床联网系统,双方合作对我公司所有数控设备逐一进行调试联接,最终接入局域网进行统一管理。

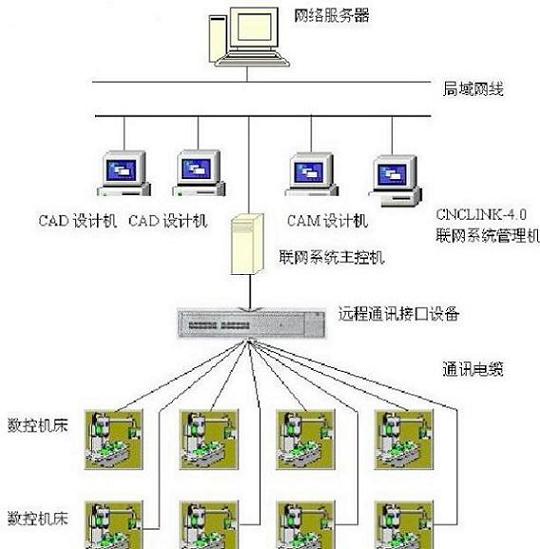

1. 系统的组成(图1)
机床联网系统包括:(1)网络服务器、(2)局域网线、(3)CAD/CAM计算机、(4)CNCLINK-4.0管理系统、(5)联网系统主控机、(6)远程通讯接口、(7)通讯电缆、(8)数控机床。
其中网络服务器、局域网线、CAD/CAM系统和数控机床是企业已存在的资源;CNCLINK-4.0系统管理机是一台安装了联网专用软件的工业级PC计算机,可以将客户管理端软件安装在局域网的任何一台计算机上作为管理工作站;联网系统管理机是一台专用计算机,运行UNIX操作系统,其作用是接受各工作战的调度,向网络上所有数控机床发送指令,实现机床信息的统一管理;远程通讯接口设备是专用于主控机与机床间通讯的多串口分配器,其特点是可实现远距离传输而无信号损失;通讯电缆是普通4芯屏蔽电缆,两端加光电隔离器以避免干扰信号。
2.机床联网系统的主要功能
(1) 彻底摆脱手工输入程序和单机输入程序的局面控制工程网版权所有,实现长距离自动程序传输。
(2) 用于管理的PC机可以放置在局域网的任何位置,不受距离的影响,而主控机距离数控机床的最远距离允许达到1500M。
(3) 并行传输程序,即一台主控机可以同时面向我单位目前16台数控机床进行数据通讯。
(4) 操作简单,无需借助其他设备或编程员的帮助,操作工人在机床的操作面板上输入相应指令,就可以上传或下载零件加工程序。
(5) 主控机24小时工作,随时对网络上的数控机床实施管理及数据通讯,不会影响机床的三班倒或节假日加班运行。
(6) 传输可靠性高,专用软件本身有数据校验功能,所以在传输过程中一般不会出现错误,特殊情况下如有错误计算机立即报警。软件同时具有上传和下载文件的检查功能控制工程网版权所有,每个文件上传后均可返回一个检查文件,确保数据的安全。
(7) 程序可在WINDOWS平台上实现长文件名管理www.cechina.cn,从而可以实现文件名与零件号统一的管理方式,彻底改变了程序号对NC程序管理的束缚。
(8) 借助软件的传输日志功能可查看数据传输的日期、时间、文件名、上传还是下载等内容,用以记录操作者的操作过程及出错信息。
(9) 每台数控机床均可访问或下载本机床目录和公共目录下的NC程序。
(10) 对具有DNC功
