引言

      通常，家用定频空调控制器电源有两组，一组是12伏，电流小于600毫安；另一组是12伏经7805稳压后得到的5伏，电流小于200毫安，控制器电源总的功率一般在10瓦以内。

     目前，家用空调控制器的电源绝大部分仍是使用低频铁芯变压器经二极管整流，电容滤波后直接输出12伏电源。由于12伏电源没有稳压，输出电压值会随着输入市电电压的升高或降低而变化。而空调控制器中必不可少的继电器的线包电压都是由12伏电源提供的，所以当市电电压过低时，12伏电压也过低，这便导致继电器吸合不可靠，影响了空调的可靠性。当市电电压过高时也会因12伏电压过高，而导致继电器线包热损耗大大增加，使得继电器老化加快控制工程网版权所有，这也是影响空调使用寿命的一个不容忽视的因素。空调控制器很多的控制功能都是由继电器来完成，要想省去这些继电器也是不可能的，这就使得空调制造商不得不选用宽工作电压范围、价格高的继电器。另外一个值得注意的问题是这种低频线性电源的转换效率

      由于空调控制器使用这种低频变压器线性电源存在着上述诸多安全隐患和缺点，因此，低频线性电源方案表面上看是一个低成本的方案，但从空调整机成本和维护成本来看，使用这种线性电源成本并不一定低，这样控制工程网版权所有，也就不能提高空调制造商的利润。正因为如此，国外的空调控制器中都已不再使用这种低频变压器线性电源，取而代之的是克服了这种低频线性电源缺点的高效、节能、稳定可靠的开关电源。其原理框图见图1。


图1：开关电源原理框图

      安森美公司根据市场要求推出了电路简单、隔离式、效率高、节能型单片开关电源专用集成电路NCP101X系列，它是专门为取代家用电器及工业领域所用的小功率线性电源而设计的控制工程网版权所有，其中的NCP1014尤其适用于设计家用空调控制器的开关电源。

      NCP1014单片开关电源的性能特点

     NCP1014单片开关电源IC能满足交流85－265伏宽电压输入范围和输出功率在10W以内的家用空调控制器 开关电源的设计，这种开关电源不仅能取代现有的笨重的线性电源变压器，而且还可增加控制器电源多种保护功能，提高空调的可靠性。NCP1014主要还有以下性能特点：

      1）能以最少数量的外围元器件，构成隔离式、节能型开关电源。与传统的低频线性电源解决方案相比，不仅能达到比低频线性电源更好的电压调整率和负载调整率，而且还可提高整个电源的转换效率。

      2）采用了动态自供电技术，电源功率小于5W时CONTROL ENGINEERING China版权所有，可省去辅助电源绕组，简化了电源高频开关变压器的设计。利用频率抖动技术能将电磁干扰降低至最少，还能减小EMI滤波器的器件和功耗。

     3）内置700伏高压MOS功率开关管，能适用在交流85～265伏宽电压输入范围工作的开关电源，根据需要，电源可设计在连续（CCM）和不连续（DCM）两种模式下工作。

      4）超低功耗。IC如果采用外部偏置电路供电时控制工程网版权所有，开关电源空载时能在低峰值电流的频率跳变模式下无噪声工作，整机的功耗小于100毫瓦。

      5）电流模式控制每个开关周期功率开关管的峰值电流，使开关电源具有良好的动态负载响应速度，IC内部同时自带有1毫秒的软启动电路，可保证开关电源在开机时内部无电流、电压过冲现象。固定的工作频率有65kHz、100kHz、130kHz三种可供选择，可根据电源体积大小灵活选择不同的开关变压器体积。

      6）保护功能完善。反馈光耦可直接与IC反馈脚连接，无需复杂的外围电路。芯片内部有短路后自动重启动的保护电路、开环故障检测及过压锁定保护电路、限流保护电路和具有滞后特性的过热保护电路。

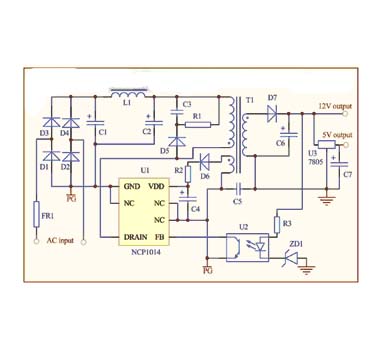

     NCP1014空调控制器开关电源的典型应用方案

     ■ 电路的基本结构
