本文主要对组态专家2008的离线组态软件和实时运行软件两大部分进行了介绍,这套软件在测控领域应用很广泛。
一、概述
随着测控技术的飞速发展和测控领域的不断扩展,人们对测控系统的要求越来越高CONTROL ENGINEERING China版权所有,因此,基于原始的低水平、重复开发模式已不适应现代测控系统需求,而通用化、标准化、模块化的组态设计理念已经成为当今测控系统的主流。
所谓组态设计控制工程网版权所有,就是用某一应用软件中提供的工具、方法完成工程中某一具体任务的过程。这个应用软件就是我们所说的组态软件。不同的测控任务用不同的组态方法来实现,相同的测控任务,只要改变一下组态方法,就能实现不同的测控功能。这样基于组态技术的测控系统不但开发周期短、设计成本低,而且具有很好的延续性、可扩充性、可维护性以及很强的通用性。
北京航天测控技术开发公司自90年代就着手研发工业自动化控制组态软件,并成功应用于友力2000集散控制系统中。随着计算机
组态专家2008是北京航天测控技术开发公司自主研发的组态软件,她集中了该公司多年从事测控系统开发、设计经验,并完全符合IEC61131-3标准规范。利用这套软件能轻松实现DCS系统、VXI系统、PXI系统、PLC系统以及各种功能板卡系统的组态及各种测控任务。目前,这套软件已成功应用于军事、电力、石化、冶金、铁路、建材、轻工、纺织、食品等测控领域,并受到用户一致好评。
组态专家2008由离线组态软件和实时运行软件两大部分组成,下面介绍其具体内容。
二、离线组态软件

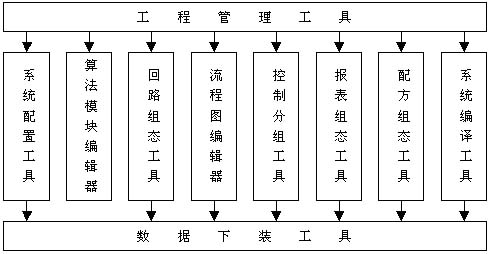

离线组态软件是组态专家2008的重要组态工具,其主要部分有:工程管理工具、系统配置工具、算法模块编辑器、回路组态工具、流程图编辑器、控制分组工具、报表组态工具、配方组态工具、系统编译工具、数据下装工具等控制工程网版权所有,如图1所示:
图1 离线组态工具
1. 工程管理工具
组态专家2008以工程项目的形式管理每一项测控任务。每项工程的所有组态内容按目录层次保存在一个工程目录中,不同的工程目录代表不同的测控任务。这项技术有效实现了组态工具与组态环境的分离。这样,不管工程目录移动到什么地方,只要打开工程工具能搜索到,都能正确无误地进行编辑与修改。
2. 系统配置工具
系统配置是组态工作的第一步。它把整个测控系统的硬件按板卡型号、站号、板号、路号进行编排和定义,并形成一张IO表。通过IO表和系统配置文件,各板卡驱动程序与组态专家2008进行数据交互。
3. 算法模块编辑器
算法模块编辑是所有组态工作的基础。组态专家2008已经预制了60几个算法模块。这些算法模块已基本满足大部分用户的控制回路组态需求。因此,对于一般用户来说,并不需要亲自动手新建或修改算法模块。算法模块封装了一种或几种控制算法,当某一测控任务需要新的控制算法时,可以利用算法模块编辑器进行模块设计个编辑。
4. 回路组态工具
所谓回路组态,就是把所需的算法模块按先后顺序放到各个控制回路中,然后根据控制回路需求,对各个模块参数进行设置和参数连接。不同的参数设置或参数连接形成不同的控制策略,从而使测控系统执行不同的测控功能。一项测控工程的控制策略大部分是由回路组态工具实现的,因此,回路组态是组态过程中的重要一步www.cechina.cn,同时也是其它组态工作的基础。
5. 流程图编辑器
我们把测控现场的测控流程,用一幅幅图形进行描述,并且把各个关键控制点的数据与某个图形元素关联。这样,当现场控制点的数据发生变化时,与之关联的图形元素属性也随之改变www.cechina.cn,比如:图形颜色、图形高度变化等等。我们把这种图形叫做测控流程图。目前,流程图测控系统中扮演着重要角色。组态专家2008配有功能强大的流程图组态工具。利用这个工具,您能绘制出形象、逼真的测控流程图和直观、便捷的变量组态。
