一、系统概述
激光刚刚诞生不久就被人们称为“解决问题的工具”。科学家们一开始就意识到激光这种奇特的东西,将会要成为这个时代最重要的技术因素。迄今为止,仅仅数十年的初步应用,激光已经对我们的生活方式产生了重大影响。例如激光打标技术,激光切割技术,激光焊接技术等都得到广泛的应用。激光刻标机是八十年代后期开始在国际上广泛采用的www.cechina.cn,以自身无污染、防伪和低廉的维护费用等独有的优势,来替代"点阵式墨水喷码机"在高速运转的流水线上不停顿、无接触地为每件产品标注不同的编码信息。尤其是激光通过灼烧后,效果独特、不可涂改、无法仿造,具备很强的防伪功能,被广泛应用在食品、日化、医药、通讯器材等产品的生产线上。
国内某公司很早就开始涉及激光刻标机的研发工作,经过多年的努力,采用国外优质民用激光器,配置研祥智能科技股份有限公司的嵌入式产品FSC-1713VN作为激光器控制台

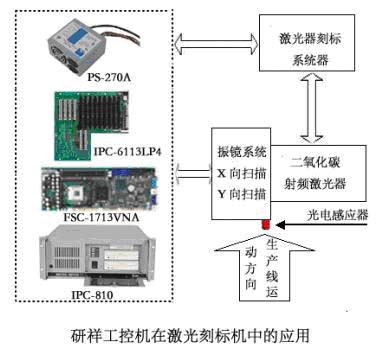

二、系统原理图
三、系统原理说明
系统电源接220V(50Hz)分别给工控机和二氧化碳射频激光器供电www.cechina.cn,通过刻标软件控制工程网版权所有,工控机控制刻标系统器和振镜系统。当需要刻标的物体在生产线上运动时,光电感应器捕捉到物体的运动CONTROL ENGINEERING China版权所有,返回信号给刻标系统器,刻标系统器在将信号返回给工控机。工控机得到信号后,发出信号给振镜系统和二氧化碳射频激光器CONTROL ENGINEERING China版权所有,振镜系统调整X向和Y向振镜,射频激光器向X和Y振镜发出光束,偏转致需要刻标的物体上。
四、系统硬件配制
1、工控机配置说明
工业CPU卡:EVOC-1713VN P4级工业计算机主板,可以配置P4级别的处理器
内存:256MB
硬盘:80GB
电源:PS-270A
显示:支持VGA接口的CRT和LCD显示
2、EVOC-1713VN特点:
◇ :533MHz系统总线,支持Hyper-Threading Technology
◇ :Intel 845GV+ICH4芯片组,两条DDR200/266 DDR DIMM插槽
◇ :Intel Extreme Graphics加速控制器,266 Mhz核心速度
◇ :独家推出中英文界面 BIOS
◇ :一个10M/100Mbps以太网控制器,RJ-45接口
◇ :两个ATA66/100 IDE接口,六个USB 2.0 接口
◇ :板上集成AC'97 CODEC,提供优质的声音效果
◇ :支持AT/ATX电源
3、激光器
可以采用进口二氧化碳射频激光器,功率30-50W
4、振镜系统
