本文以交通信号灯控制系统为例，介绍FX-0N系列的PLC与上位计算机工控组态软件组态王之间的通讯过程CONTROL ENGINEERING China版权所有，经过实际运行，基于PLC的交通信号灯控制系统在组态王中得到实现。

    引言

    可变程序控制器（PLC）是从早期的继电器逻辑控制系统发展而来的。自60年代问世以来，PLC得到了突飞猛进的发展控制工程网版权所有，尤其在数据处理、网络通信及与DCS等集散系统融合方面有了很大的进展，可变程序控制器已经成为工业自动化强有力的工具，得到了广泛的普及和推广应用。

    本文以交通信号灯控制系统为例，着重讲述可变程序控制器（PLC）与上位计算机工控组态软件组态王之间的通信。

    1、FX-0N-60MR PLC及其编程软件MELSEC-F FX Applications

    日本三菱公司的FX0N系列是近年来推出的高性能微型可编程序控制器，外观结构小巧美观、功能强大，系统配置灵活，用户除了可以选用多种基本单元外，还可以选择适当的扩展单

    FX0N系列有较强的通讯功能www.cechina.cn，可与内置RS-232C通讯接口的设备通讯。三菱公司FX系列的编程软件MELSEC-F FX Applications是适用于ＰＣ机的一种编程软件，可用梯形图、指令表两种编程语言编制程序，程序编制完成之后，利用PLC与计算机专用的F2-232C AB型RS232C电缆传送程序至PLC。

    2、组态王V6.0

    组态王是一个集成的人机界面（HMI）系统和监控管理系统www.cechina.cn，可与可编程控制器（PLC）、智能模块、板卡智能仪表、远程数据采集装置（RTV）等多种外部设备进行通讯。而其软件系统与用户最终使用的现场设备无关，对于不同的硬件设施，用户只需要按照安装向导的提示完成I/O设备的配置工作，为组态王配置相应的通讯设备的硬件驱动程序，并由硬件设备驱动程序完成组态王与I/O设备的通讯。在系统运行的过程中，组态王通过内嵌的设备管理程序完成与I/O设备的实时数据交换。

    3、交通信号灯控制系统

    交通信号灯控制系统即十字路口红、黄、绿交通信号灯的控制。控制要求如下：按下启动按钮，交通信号灯开始工作，东西方向绿灯亮56S，同时南北方向红灯亮60S，东西方向绿灯亮56S后，闪烁2S，然后过渡到东西方向黄灯，黄灯亮2S；之后东西方向红灯亮60S，南北方向绿灯亮56S后闪烁2S后，随之黄灯亮2S后灭．．．．．．

    I/O分配如下：

      输入               输出
    启动 X0    东西绿灯 Y1  南北红灯 Y5
    停止 X1    东西黄灯 Y2  南北绿灯 Y6
               东西红灯 Y3  南北黄灯 Y7

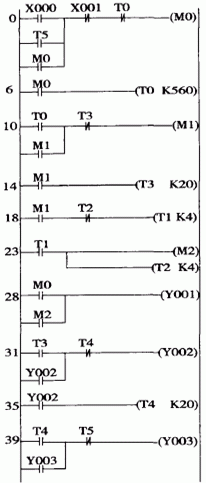

    部分控制程序见图1。

图1 交通信号灯控制系统部分程序

4、PLC与上位计算机组态王软件的通讯

    PLC与上位计算机的通讯可以利用高级语言编程来实现，但是用户必须熟悉互连的PLC及PLC网络采用的通讯协议，严格的按照通讯协议规定为计算机编写通讯程序控制工程网版权所有，其对用户要求较高，而采用工控组态软件实现PLC与上位计算机之间的通讯，则相对简单因为工控组态软件中一般都提供了相关设备的通讯驱动程序，例如西门子公司的S7系列PLC与工控组态软件WinCC之间可进行连接实现PLC与上位计算机之间的通讯。

    下面介绍组态王6.0与FX-0N-60MR PLC 之间通讯的实现步骤。FX-0N-60MR PLC采用RS232或RS422进行通讯，占用计算
