１ 前言
当今，工业自动化已经扩展到工厂企业的产品设计过程控制工程网版权所有，管理过程，以及企业间的资源分配与优化，生产过程中的制造执行系统（ＭＥＳ）和设备管理系统（ＡＭＳ）。制造业在经济中处于支柱地位。２０００年的权威统计，以制造业为主的第二产业，在我国经济中约占５０％。在上个世纪９０年代后期，西方发达国家企业开始实现信息化。国内企业现状是基础信息化远未完成，少数企业实现了信息集成ＣＩＭＳ，极少数企业开始进入全球信息化。现代企业信息化的主要技术特征是：数字化、网络化、虚拟化、智能化、集成化、绿色化。运用工业自动化技术和计算机应用技术，实现以提高经济效益为总目标的传统产业技术的改造，成为提高国力的主要手段之一。提升改造传统产业的技术；一是软件技术，二是硬件技术，三是集成技术。目前我国在电力、钢铁、炼油、石化、化工、造纸等工业，拥有上百套的集散控 制系统（ＤＣＳ）在运行。在３６条生产线上的试点控制工程网版权所有，证明效益都非常好。如宝钢冷轧厂用计算机控制系统改造，投资了１３００万元www.cechina.cn，项目完成投产后，整个冷轧厂的效益，使产值增加６个亿，纯经济效益达２３８０万元。

点击看原图

２ 工厂企业管控一体的解决方案

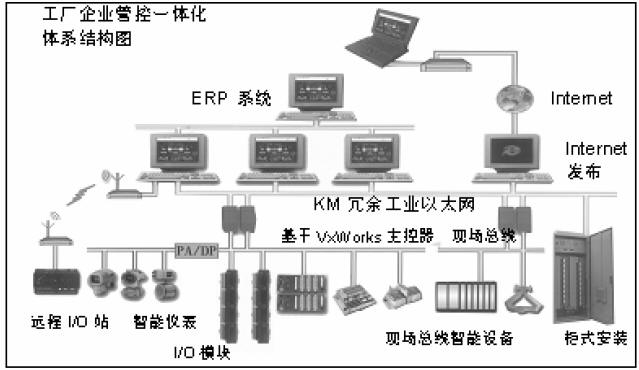

工厂企业管控一体化，从网络角度看，通常分为三层。最上层为ｉｎｔｅｒｎｅｔ互联网，中层与底层均为工厂企业内部的以太网（或ｉｎｔｒａｎｅｔ）和现场总线网络。（如图所示）随着时间的推移、技术的进步、计算机集成制造系统ＣＩＭＳ从原来主要内容：ＣＡＤ、ＣＡＭ、ＦＭＳ、ＭＩＳ、ＯＡ、已经扩展到精良生产ＬＰ、敏捷制造ＡＭ、虚拟制造ＶＭ、企业资源规划ＥＲＰ、企业流程改造ＢＰＲ、客户关系管理ＣＲＭ…极大的丰富了ＣＩＭＳ的内涵。这一切都依赖网络技术。同时，实时多任务操作系统、实时数据库、历史数据库、也是重要的组成部分。世界上许多大的跨国公司以极大的商业热情，推出了针对企业（工厂）的管理与控制一体化解决方案。

Ｉｎｔｅｌｌｎｔｉｏｎ公司推出基于ｉＨｉｓｔｏｒｉａｎ历史与实时数据库为核心的解决方案。艾默生过程管理（原费希尔·罗斯蒙特公司）推出了工厂管控网ＰｌａｎｔＷｅｂ。它不仅提供过程控制，同时提供设备管理和与其他系统的集成。Ｗｏｎｄｅｒｗａｅｒ公司推出了Ａｒｃｈｅｓｔｒ Ａ。它将Ｆａｃｔｏｒｙ Ｓｙｉｔｅ的管理控制、制造执行、批量管理等集成度带到一个新水平。为企业的信息管理网络提供生产过程实时数据。

西门子公司凭供着强大的软件（ｗｉｎｃｃ）、硬件ＰＬＣ、ＩＰＣ、ＳＣＡＤＡ与现场总线Ｐｒｏｆｉｂｕｓ的支持推出了ＳＩＭＡＴＩＣ全集成自动化方案。罗克韦尔自动化推出的ＮｅｔＬｉｎｘ是一个可调节的全方位网络解决方案。ＥｔｈｅｒＮｅｔ／ＩＰ、控制网（ｃｏｎｔｒｏｌＮｅｔ）设备网（ＤｅｖｉｃｅＮｅｔ）和基金会现场总线（ＦＦ）都是ＮｅｔＬｉｎｘ结构体系的一部分。当然，国内和利时公司也提出了企业管控一体全方位解决方案。最有特色的是美国风河公司（Ｗｉｎｄ Ｒｉｖｅｒ）推出的，对工厂企业管控一体化开发者提供的解决方案。

３ 工厂企业管控一体开发者的解决方案
工厂企业内部的局域网以太网不但要有办公自动化的功能，还要有工业自动化中的指令控制功能。

１、工业以太网ＥｔｈｅｒＮｅｔ／ＩＰ
①Ｅｔｈｅｒｎｅｔ（ＩＥＥＥ８０２．３协议）进入市场已有２０年了，在办公自动化和工业界获得了广泛的应用。Ｅｔｈｅｒｎｅｔ用于自动控制中，由于它的ＭＡＣ层协议ＣＳＭＡ／ＣＤ，各个节点来用ＢＥＢ（Ｂｉｎａｒｙ Ｅｘｐｏｎｅｎｔｉａｌ Ｂａｃｋ－ｏｆｆ）算法处理，具有排队延迟不确定性的缺陷，无法保证确定的排队延迟，使之无法在工业控制中得到有效地使用。（在通讯过程中产生数据丢包）。针对丢包的缺陷，随着技术的进步，Ｅｔｎｅｒｎｅｔ发展到百兆阶段，Ｅｔｈｅｒｎｅｔ增加了双工通信技术，交换技术，信息优先级等提高实时性。同时Ｅｔｈｅｒｎｅｔ改进了容集成。Ｔｏｒｎａｄｏ的设计使得嵌入式工业设备开发者的重点，由开放技术的集成转为应用程序本身的开发，从而更加适应市场的需求。在Ｅｔｈｅｒ Ｎｅｔ／Ｉｐ层的管控设备中嵌入风河公司ＶｘＷｏｒｋｓ５．４实时多任务操作系统（ＲＴＯＳ），它可以对事件进行实时处理。既使了解可能在无法预知的时刻到来，它也能够在严格的时间限制内作出响应。同时ＶｘＷｏｒｋｓ５．４支持很多的网络通信协议（ＡＴＭ、ＯＳＰＦ、ＭＰＬＳ、ＮＡＴ、ＰＰＰＯＥ、ＰＰＰ……），能够根据用户的需求，进行组合。其开放式的结构和对工业标准的支持CONTROL ENGINEERING China版权所有，使开发者只需要做最少的工作，就可以设计出有效的，适合工程要求的系统。它有极强的制定性。

（２）、以下简要介绍ＶｘＷｏｒｋｓ系列相关的几个功能产品软件。
①ＶｘＷｏｒｋｓ ５．４ＶｘＷｏｒｋｓ是嵌入式开发平台ＴｏｒｎａｄｏⅡ的运行期组件控制工程网版权所有，也是嵌入行业应用最为广泛的实时操作系统（ＲＴＯＳ）。ＴｏｒｎａｄｏⅡ是向用户提
