台达AE系列人机打印功能第一次亲密接触

2006.02.24阅读 1317

       一年前,台达人机界面横空出世。凭借台达电子强大的技术实力,中达电通优秀的市场推广和完善的支持服务,台达人机界面产品一上市便身手不凡,对市场产生了较大的冲击。挟此余威台达乘胜出击,即将推出市场的AE系列人机不仅提供了65535色高分辨率显示(8吋/10.4吋),其包含的直接驱动打印机功能,更是值得期待。产品在硬件方面也有了很大的改进和完善,产品序列更加完整。为了让用户更早的体验这款人机在打印方面的优异功能,中达电通率先就其打印的实现方法和打印方式进行简要介绍,让您与它第一次亲密接触!

       一、实现方法
      1、 通过HMI打印扩展卡。
      打印扩展卡的型号为:DOP-EXPM110,可以用于AE整个系列人机界面扩展打印功能,其中5.7吋人机界面更是必须的。


      2、通

过USB HOST 打印。
     只有DOP-AE80THTD和DOP-AE10THTD人机支持。通过比DOP-A系列人机和DOP-AE57系列人机多出的USB 端口CONTROL ENGINEERING China版权所有,直接连接到打印机。


台达AE系列人机打印功能第一次亲密接触如图

      二、打印方式
      1、 硬拷贝(hard copy)。
       通过系统控制区驱动。设定方法:设定系统控制区长度为8。具体步骤如下:
(1).系统控制区设置

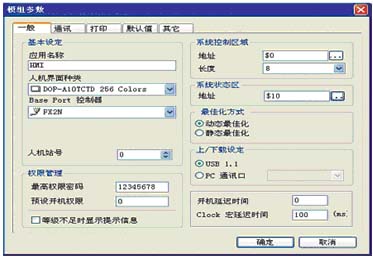

台达AE系列人机打印功能第一次亲密接触如图

          第8个WORD为控制标志缓存器(CFR2)。其中Bit 8为打印驱动标志位,Bit 9为打印换页标志位。当Bit 8=ON时控制工程网版权所有,打印当前人机显示画面;当Bit 9=ON 时,打印换页。
(2).画面编辑

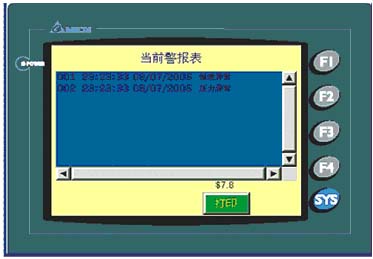

台达AE系列人机打印功能第一次亲密接触如图

      可以直接打印当前警报/历史警报表,历史数据表/历史曲线等当前画面上显示的所有资料。


2、 排版打印(print typesetting)。
输出报表组件---选择输出至打印机CONTROL ENGINEERING China版权所有,点选项内的打印排版管理选项。如下图所示:

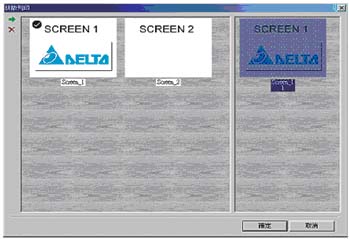

台达AE系列人机打印功能第一次亲密接触如图


       将预排版打印画面拖拉至右边框中CONTROL ENGINEERING China版权所有,如需要移除直接点击右框中需删除页号按DEL键,即可删除。可选择多页打印,但排版好的打印画面无法显示于人机界面,因此须注意,若画面已被选择为排版打印画面时,换画面按钮无法选择此画面(编译出错)。

        此外,该款人机可以直接驱动的打印机型号有:EPSON :EPSON STYLUS C65/EPSON STYLUS PHOTO;HP:HP DESKJET 400。当然,台达DOP-A系列人机界面同样可以实现各种数据的打印,需要将人机界面数据通过输出报表组件输出到SMC卡中控制工程网版权所有,通过人机软件自带的DATA ACCESS工具打开、整理、打印。
