一、简介:
GPS是Global Positioning System的首字母缩略词,意即全球卫星定位系统控制工程网版权所有,通过使用来自其中多个卫星的信号来确定地面或近地面任何位置的移动接收机的位置,以满足对连续实时和三维导航的迫切要求。GPS问世以后,即迅速在导航、定位领域得到广泛应用随着GPS系统技术不断成熟和经济的发展,人们对它的要求不仅只是定位、调度、报警功能,还需要导航、娱乐、多媒体等功能,而且对其外观要求小巧美观等。
二、系统需求:
车载系统主要的四大诉求
·监控-车辆安全、车辆保全防盗器、安全驾驶侦测 器、碰撞侦测器。
·导航-路况信息:交通信息网、电子地图、GPS。
·通讯-Call Center、GPRS/GSM。
·多媒体-Audio Player、Video Player、PDA等。
&n
GPS终端设备作为一个成熟产品,本身有以下几个要求:
1) 稳定性高:终端设备在夏天高温和冬天低温下能长时间的稳定工作
2) 抗磁抗震性强:终端设备在车上的抗震性和抗磁性要求比较高,不会因此产生死机现象
3) 体积小:车内本身空间小,终端设备应该放在车内比较隐蔽不易发现的地方,所占的空间应以小为宜。
4) 操作方便:在显示屏上提供按键方式或触摸屏方式方便司机应答
5) 运作速度快:数据在上传及下传的过程中,要求数据处理速度快
6) 扩展性大:随着技术的成熟,终端设备在不需要完全重新更换的情况下功能得到扩展
1、GPS模块:安装到车辆上的小型装置,是GPS车载单元的一部分,用来接收卫星所传递的信息。

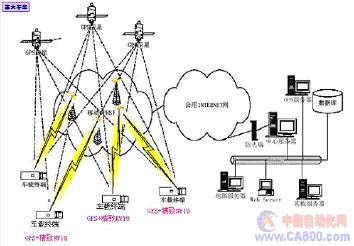

四、车载GPS系统架构

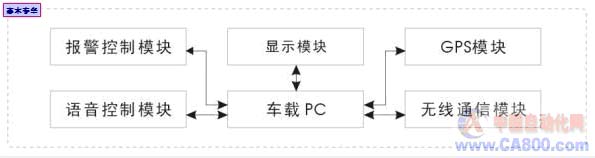

目前的车载GPS系统终端通常由GPS模块、无线通信模块、报警控制模块、语音控制模块、显示模块和车载PC等几个部分组成:
2、无线通信模块:通常采用车载无线电话、电台或移动数据终端(MDT)以完成信息交互功能。
3、报警控制模块:向监控中心网络发出报警讯号,通报车辆异常信息。
4、语音控制模块:完成声音控制及服务等功能。
5、显示模块:用来显示位置路况等视频图象信息,可选用LCD、CRT或 TV显示。
6、车载PC:整合处理各功能模块,配合相应的软件,完成指定功能,如进行数据处理,计算出所在位置的经度,纬度,海拔,速度和时间等。
使用环境的特殊性,作为系统核心的车载PC的必须体积小,集成度高CONTROL ENGINEERING China版权所有,功耗低,处理能力强控制工程网版权所有,操作简单便捷。目前车载PC较多的使用嵌入式操作系统,如Windows CE和Windows XP Embedded等 。根据车辆使用的频繁性以及道路的复杂性的要求,它必须可靠性要高,且扩展性和兼容性要好控制工程网版权所有,威达电的嵌入式主板可以较好的满足以上要求,为车载PC提供安全可靠的硬件平台。
五、系统方案:
车载PC典型方案——威达电EPIC规格系列主板
威达电NANO系列主板符合EPIC规范,由全球5大嵌入式主板厂商联合制定。其尺寸为115mmX165mmwww.cechina.cn,小于EBX规格,在此规格中提供了EBX的所有功能。
1、 NAN
