1、前言
    纸巾机械中的分切复卷机原来是用继电器电路控制，存在着计数不够精确www.cechina.cn，控制不够灵活，稳定性不高的弊病。采用北京凯迪恩自动化技术有限公司的K3系列PLC改造后，稳定性、可操作性和精度等性能得到了很大提高，而且可以减少两个接近开关的使用，大大降低了设备的故障率，进一步提升了产品的质量和档次。

    该机型为半自动机型，整体电控方案为PLC＋人机界面＋变频器＋中间继电器＋接触器。PLC采用K306交流220伏24点继电器输出类型，人机界面采用4行文本显示器，变频器用来控制整机的主轴速度。

    2、系统配置

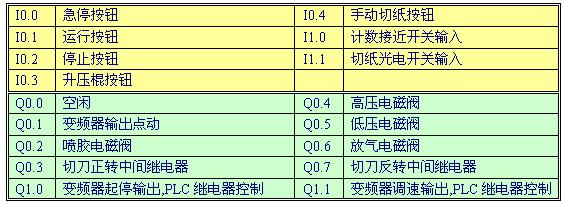

    （1）PLC的IO配置如下表：

    （2）文本显示设置参数

    由于整个工作过程中需要按时间顺序来执行，并且这些时间参数要可以自由设定。具体参数为：切刀启动延时，喷胶启动延时，喷胶持续时间，切纸持续时间，吹气持续时间和切刀复位时间。

&nb

    在停机状态下还可以设置卷纸的节数和变频器变速节数。

    3、工艺流程
    该控制方案是典型的顺序控制系统CONTROL ENGINEERING China版权所有，控制工艺大致如下：

    （1）按下按钮，变频器输出www.cechina.cn，主轴转动www.cechina.cn，卷纸开始

    （2）当卷纸到达设定节数后，变频器将速运行

    （3）当卷纸结束后，变频器关输出，主轴停止转动

    （4）把卷好的纸卷放到切纸喷胶的工位上后，开始切纸喷胶

    （5）根据操作可以控制机器工作方式：联动或则单动

    另外采用了文本液晶显示后CONTROL ENGINEERING China版权所有，机器的人机交互更加友好灵活。如可以提示用户输出时间参数的互斥，机器转速报警等。

    4、结束语
    该机器原来的故障主要是外部传感器经常坏，由于其原来控制系统的限制，不能采用更加灵活的可调时间参数来控制机器的动作，而这正是PLC控制灵活的地方，加上PLC本身的稳定性很高使得改造后大大降低了机器的故障率。

信息来源：北京凯迪恩自动化技术有限公司
