本文主要基于室内智能照明控制、室内环境调控的应用场合CONTROL ENGINEERING China版权所有，将基于IP的测控技术结合以太网技术的特点来设计一种可行的系统构架及装置的实现方法，并进行实验研究。

    基于以上所述，本文确定了以下基于IP的智能监控系统构架原则：
    ⑴ 系统应该具有较丰富的接口类型  把软件和硬件两方面结合起来考虑，建立与应用相适合的接口和规范，接口的类别主要有串行数据接口（用于扩展流量计、电度表和温度湿度计等测量仪表）、开关量输出接口（扩展控制信号输出）、状态输入接口（用于扩展工作信号、报警信号和故障信号等状态传感器）、信号输入接口（直接扩展传感测量电路）、网络接口（用于扩展远程通信）等；

    ⑵ 系统的装置应具有网络直接接入功能  监控装置内部嵌入以太网通信接口和驱动程序，不需要采用专门的计算机作代理服务器或网关，通过监控装置可以在任何可连接Internet的地方访问被控设备；

    ⑶ 系统的设计遵循模块化的思想  在硬件结构和软件结构上采用模块化思想，不仅便于开发调试，而且增加了系统灵活性CONTROL ENGINEERING China版权所有，为进一步的功能改变和系统扩充提供条件；

    ⑷ 具有比较经济的使用和维护成本  产品成本经济易于在用户中快速普及，有机会被各种类型的用户使用，在性能上得到不断改进从而最终被用户接受；

    ⑸ 系统的安装、配置和操作简明  简明的特性使得即使是非专业的计算机操作人员使用起来也没有较大困难，监控装置在设置好相关参数后能即插即用，终端操作和监视界面也应直观、简明、友好。

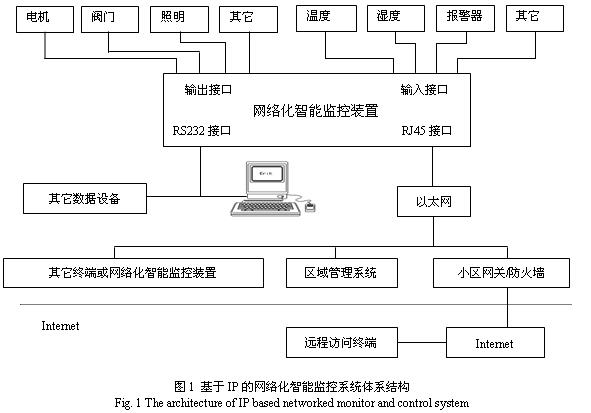

    2 系统构架模型设计

点击看原图
