图２是ＩＰ１１３内部原理框图。ＩＰ１１３工作在存储转发模式， Ｐｏｒｔ１(ＴＰ端口)的速率是自适应调整的结果，因而不需要外加存储器以缓冲数据包。每个端口都有自己的接收缓冲管理、发射缓冲管理、发射排队管理、发射ＭＡＣ和接收ＭＡＣ。各个端口共享一个散列单元、一个存储器接口单元、一个空缓冲管理器和一个地址表。散列单元负责找出和识别地址。发射缓冲管理和接收缓冲管理通过存储器接口负责存储数据或者读出数据。发射ＭＡＣ和接收ＭＡＣ负责完成以太网的各种协议控制。接收ＭＡＣ从收发器收到数据后，被放进接收ＦＩＦＯ，同时为数据传输请求接收缓冲管理。当接收缓冲管理接收到请求后，就从空的缓冲管理区获得一个空的存储块，并通过存储器接口单元将数据包写入。同时接收数据包也进入散列单元。散列单元从数据包里找出地址以建立地址表。ＩＰ１１３依据地址表决定是否转发或者丢弃数据包。两个端口共享一个空的缓冲管理，复位后，空缓冲管理提供两个地址的空存储区。当接收到一个数据包时，就找出一个新的空存储区；当转发一个数据包时，相应的存储区就释放。
　　
    ２．２ 以太网收发电路设计

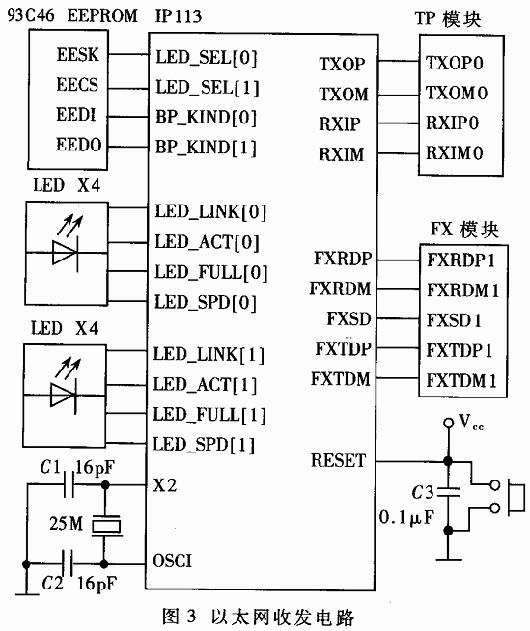

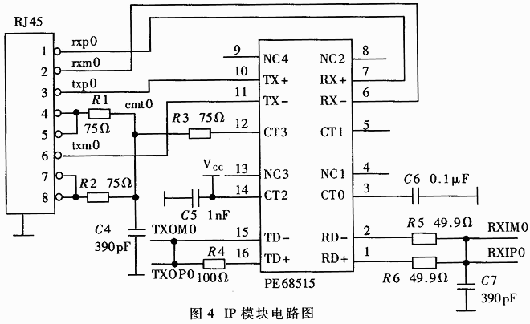

    以太网收发电路如图３所示。主要由以太网收发芯片ＩＰ１１３、专用配置芯片ＥＥＰＲＯＭ ９３Ｃ４６、ＬＥＤ显示矩阵，以及ＩＰ１１３的Ｐｏｒｔ１与ＴＰ模块、Ｐｏｒｔ２与ＦＸ模块之间的接口组成。

　
    ＩＰ１１３支持很多功能，通过设置适当的参数满足不同的需要，既可以由特定的管脚设定，也可以用ＥＥＰＲＯＭ配置。为提高系统的整体性能，这里采用专用串行ＥＥＰＲＯＭ ９３Ｃ４６芯片。系统复位时，管脚ＬＥＤ＿ＳＥＬ[１:０]分别作为９３Ｃ４６的时钟ＥＥＳＫ和片选ＥＥＣＳ，ＢＰ＿ＫＩＮＤ[１:０]分别作为９３Ｃ４６地址ＥＥＤＩ和数据输出ＥＥＤＯ，将９３Ｃ４６内部的参数读入
