東土电信KylandKIEN6000交换机在大桥监控系统的应用

2006.01.12阅读 1323

    一、 项目概述
    润扬大桥结构安全监测系统,主要应用现代化的传感技术、测试技术、计算机技术、现代网络通讯通信技术对桥梁的工作环境、桥梁的结构状态、桥梁在车载等各类外部荷载因素作用下的响应进行实时监测CONTROL ENGINEERING China版权所有,及时掌握桥梁的结构状态,全面了解桥梁的运营条件及质量退化状况,为桥梁的运营管理、养护维修、可靠性评估以及科学研究提供依据。润扬大桥结构安全监控监测系统的建立不仅具有重要的现实意义,而且具有重要的科学意义,将对推动和发展数字化智能化桥梁工程发挥积极的作用。

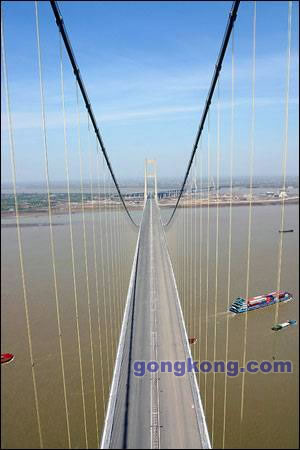

東土电信KylandKIEN6000交换机在大桥监控系统的应用如图

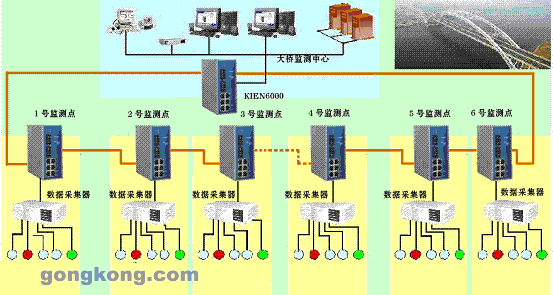

    二、 网络拓扑

如图2


    三、 设备选型
    东土电信KIEN系列工业以太网交换机CONTROL ENGINEERING China版权所有,KIEN6000-2S工业以太网交换机。

    四、 网络方案说明和特点
    整个结构安全监测系统包括硬件和软件两个部分,其中硬件部分包括四个系统,即:传感器系统;数据采集系统;数据通信与传输系统;数据分析和处理系

统。各系统间通过光纤网络联系而进行运作。

    本工程采用东土电信(KYLAND)的KIEN 6000-2S 组成的工业级光纤冗余以太网结构,处理机、系统服务器、调度员工作站、工程师站都工作在冗余网络中。当一段网络出现故障时,KIEN 6000-2S 会启动冗余功能确保通信可以通过另一条网络完成。网络结构由网络服务器、PC 机、专用工控机以及各种放大器、传感器等组成。每个网络节点往下由工控机、信号调理器、传感器等构成微型网络,以保证系统的可维护性和扩充性,以便系统的进一步开发和监测规模的扩大。整个系统采用环状网络结构CONTROL ENGINEERING China版权所有,以提高系统正常运行的可靠性。

    选择东土产品的理由:
    1) 品质高可靠性,提高系统安全
    KIEN6000是专门针对恶劣的工业环境而设计的,确保最高的可靠性,KIEN6000符合所有关于EMI、震动、粉尘、冲击、湿热等的相关工业指标。它采用无风扇、低功耗设计,铝制外壳,IP40的防护等级,可靠性高,MTBF在十年以上。

    2) DT-ring冗余环网技术,提高了系统的可靠性。
    KIEN6000具有2个可以组成电口自愈环网的100Mbit/s电口CONTROL ENGINEERING China版权所有,系统在重新组态冗余倒换时间小于300ms;4个具有自适应功能的10/100Base-T/Tx的双绞线端口,支持全双工或半双工模式。

    3)高速以太网通讯技术,实时性
    KIEN6000-2S具有基于WEB管理网管系统,这项功能为快速建立和安装配置提供了简单、便捷的途径。KIEN6000-2S可通过即插即用的方式连接,节省了启动的时间控制工程网版权所有,24V电源冗余,增强了网络及系统的可靠性。

信息来源:東土电信技术有限公司
