运动控制器是指以中央逻辑控制单元为核心,以传感器为信号敏感元件,以电机/动力装置和执行单元为控制对象的一种控制装置。它的主要任务是根据作业的要求和传感器件的信号进行必要的逻辑/数学运算,为电机或其它动力和执行装置提供正确的控制信号。运动控制器的轴数一般指它所能控制独立运动的数目www.cechina.cn,在大多数情况下等于所能控制电机运动轴的数目。我们把所能控制电机运动轴的数目大于1的运动控制器,称为多轴运动控制器。
机器人控制系统是一种典型的多轴实时运动控制系统。传统的机器人控制系统采用的是专用的计算机加多单片机-多控制回路的封闭式体系结构。这种结构的控制器在高速、高精度和多轴同步运动控制等方面存在技术瓶颈。此外还存在制造和使用成本高,开发周期长,升级换代困难,无法添加系统的新功能等一系列缺点,这在一定程度上限制了机器人的应用范围。
本文介绍一种基于国产MCT8000运动控制卡的开放式结构机器人控制系统。这种机器人控制系统的重要特点在于它采用通用个人计算机加DSP(Digital Signal

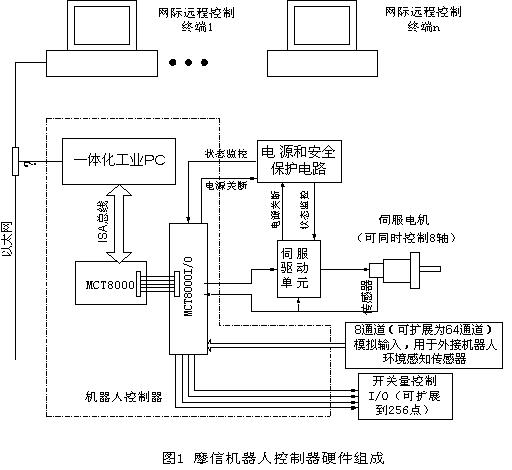

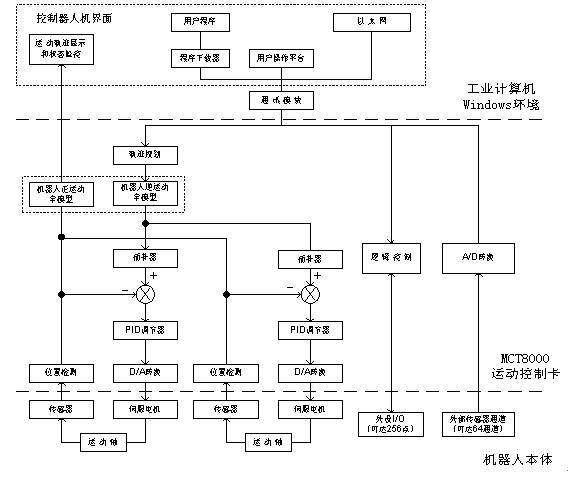

MCT8000运动控制器是由深圳市摩信科技有限公司开发的新一代开放式结构2-8轴运动控制器系列产品。该控制器的CPU采用美国TI公司的TMS320C31 40MHz DSP,支持ISA、PCI标准总线或USB高速接口与主控机连接。主控机与控制器之间通过双向高速FIFO进行通讯,可提供2-8轴的高速,高精度的伺服控制。主控机可选用通用的PC系列微机。和传统的运动控制器产品相比,MCT8000系列产品具有开放式结构,高速、高精度,网际在线控制,多轴同步控制等功能特点。 MCT8000提供的软件包括:运动控制卡的BIOS函数库(用户可直接操作MCT8000的所有I/O)、基本运动函数库(1~3维的运动插补和运动控制函数)、扩展运动函数库(机器人运动学模型和智能PLC代码翻译器等)和网际在线控制器(基于TCP/IP的点对点安全通讯协议)。利用MCT8000提供的软件系统和图形化的开发平台www.cechina.cn,可大大地缩短机器人控制系统的开发周期。 由MCT8000运动控制卡构成机器人控制器的系统组成如图1所示。本系统采用PC总线的工业计算机作为硬件平台,处理机器人控制中的非实时任务,实时任务由MCT8000运动控制卡处理。运动控制卡控制的伺服电机驱动机器人的各个关节(可同时控制8个关节),使机器人按预定的轨迹运动。 图2为我们研制的机器人控制系统的软件结构。它主要由控制器的人机界面、运动控制和逻辑控制以及DSP主控程序等模块组成。 2.1 控制器人机界面 2.2 运动控制和逻辑控制(PLC)模块
1 控制系统总体设计
如上节所述,机器人控制系统是一种典型的多轴实时运动控制系统。采用国产MCT8000/2-8轴运动控制器及其控制软件可以高效构造出新一代高速、高精度开放式结构机器人控制系统。
2 控制系统软件结构
本机器人控制系统的操作平台采用JAVA语言开发,具有专业化视窗图形界面和优良的网络在线控制特性。用户只需借用视窗控件对控制系统进行简单的配置(如选择机器人的运动学模型、设定机器人的结构参数等),即可控制不同类型的机器人。用户还可以在本控制系统的基础上,进行二次开发CONTROL ENGINEERING China版权所有,加入自己的功能模块,如各种高级的控制算法、机器人的运动学、动力学模型、机器人视觉系统等,形成具有用户特色的机器人控制器。
利用MCT8000的运动控制开发平台,用户在Windows环境下可完成下列非实时任务:系统结构参数的设置;在线调整系统的可控参数(如PID参数的自整定);系统动态响应分析和机器人运动轨迹的显示;系统运行模式选择(手动/自动、示教或网络远程控制)和常规操作(启动、文件处理和紧急停机等)。用户可在开发平台提供的C环境和程序模板下,针对特定的作业要求,编写机器人运动控制程序,并对其编译、连接和执行。应用MCT8000的网际控制软件包www.cechina.cn,可通过英特网或局域网对机器人实现远程控制。
本模块处理机器人控制器的实时任务CONTROL ENGINEERING China版权所有,由MCT8000运动控制卡完成。
