Moore Industrial International公司 的NET Concentrator System（NCS）系统CONTROL ENGINEERING China版权所有，设计用于高要求的工业应用。NCS提供现场和DCS、PLC或基于PC的控制策略之间的实时过程控制和分布式I/O网关。它能处理包括电流（4~20mA,0~20mA），电压（0~5V，1~5V，-10V至10V），传感器（RTD和热电偶），直接毫伏（-50至1000mV)，0~4000Ω控制工程网版权所有，电位计，以及离散输入信号。它也提供电流、电压、离散的和继电器控制输出信号。可在任何时间改变和扩展NCS的模块化体系结构。代替使用硬接线方法时，NCS采用以太网或Modbus RTU（远程终端单元）通信，在一条低成本数据链路上就能发送几个或数百个过程信号从而节省不少时间和成本。利用Internet浏览器，经过Web网可以访问NCS，这样能从位于任何地方的PC机安全地配置、监视和控制在世界各地的过程控制。DIN导轨安装的金属外壳防止设备受射频干扰/电磁干扰、振动和冲击，而且通道间信号是完全隔离的。
-----------------------------------------------------------------------------------------
● 以太网和MODBUS通信。
● mA，V，RTD，T/C控制工程网版权所有，Ω控制工程网版权所有，mV，Pot, 离散和继电器I/O。
● 业内最佳的20位测量精度。
● 无线，光纤，调制解调器和冗余数据 链路。
● 在恶劣应用环境的工业设计标准。
系统结构
NCS分布式I/O系统由一个或几个相互独立的现场站组成，每个现场站包括一个接口模块和一些输入/输出模块。输入/输出模块可以任意组合。

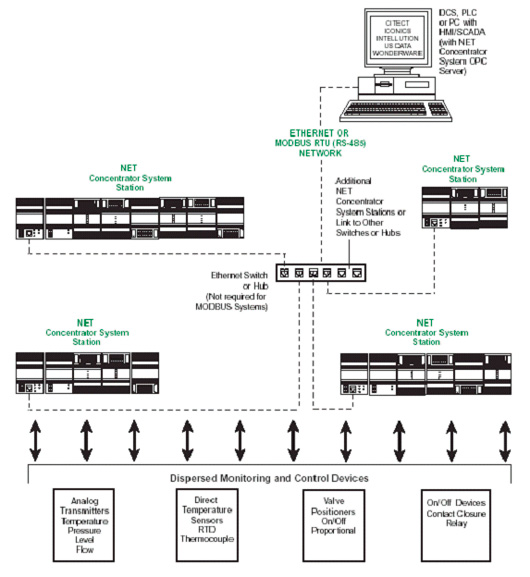

从-主系统为DCS、PLC或基于PC系统的监视和控制的信号传输提供了经济有效的方法。分散的NCS现场站通过以太网（MODBUS/TCP）或MODBUS RTU网络进行连接，将数据传输给主机系统。可以采用第三方的HMI或SCADA软件包创建用户界面，包括数据采集、报警概览和管理、数据记录和报告、历史数据收集和趋势显示、以及管理控制功能等。
采用以太网通讯方式的NCS现场站的数量只受特定的网络结构（IP地址）的限制。标准的工业以太网交换机或集线器用于连接NCS现场站。采用以太网交换机也可以尽量减少数据冲突、加强NCS网络控制。
■ 标准MODBUS网
如果NCS采用MODBUS通讯方式，在不加中继器时，一根MODBUS RS-485数据线可以连接32个节点。根据I/O模块的不同，一个现场站可以有4~64个I/O点。一套NCS（无中继器）最多可以处理1984个I/O点。
如果带有中继器，NCS 可以带更多的现场站。对于系统而言只需要带有 RS-485 接口或 RS-485 / RS-232 转换接口。

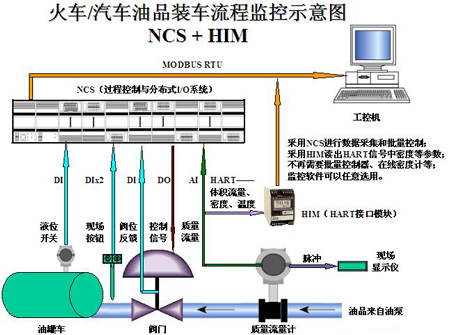

对于监视功能而言，NCS从变送器采集模拟量信号（4-20mADC、1-5VDC等）、从离散设备（报警开关或限位开关）采集开关量信号。NCS将信号集中并通过以太网或MODBUS网直接将数据送至上位机。
对于控制功能而言，控制指令从上位机通过网络传输到NCS现场站，转换成模拟量信号或开关量信号www.cechina.cn，从而控制阀门、机泵或其它最终控制元件。
-------------------------------------------------------------------------------------
诚征全国区域性分销商控制工程网版权所有,需具备系统集成资质,有工程经验者优先。
摩尔工业上海
Moore Industries Shanghai
上海南京西路1651号阿波罗大厦308室 200040
Tel：（8621）62481120
Fax：（8621）62490635
