1.应用挑战
随着大数据、通信网络等信息技术的发展，信息交换技术已经广泛应用于工厂、企业，因此，需要建立包括从工业现场设备层到控制层、管理层等各个层次的综合自动化网络平台。
虽然以太网在工业控制领域管理层和控制层等中上层网络通信中，而实际现场层的网络复杂，PLC种类繁多，因不同品牌的PLC之间的通信协议不同，而无法实现直接通信，造成上位机或PLC集中监控或采集数据困难。
2.目标
为了解决现场的工控网络协议多、接口复杂等问题，通过使用倍加福Device Master网关模块进行数据链接，解决不同通讯协议的PLC之间的数据交互。
3.解决方案
由于大量的PLC控制器与网络都需要相互通信控制工程网版权所有，因此需要一个中间设备。倍加福串行网关（DeviceMasters）就适用于这类应用，串行到以太网转换器和工业网关的产品系列，将来自现场设备的串行和以太网数据转换为 TCP/IP 和工业以太网协议，例如 EtherNet/IP，PROFINET 和 MODBUS TCP。
同时www.cechina.cn，通过基于Web的配置、示例程序和基于 Windows 的管理应用PortVison，串行网关可提供即插即用的工业连接，实现不同品牌PLC协议之间的转换，从物理层、数据链路层到应用层提供全面的数据转换方案，使企业最终的应用层有单一的网络协议，便于企业的数据互通，降低应用成本，以实现远程集中式自动数据采集，为数字化升级打下坚实基础。
通过串行网关DeviceMaster网关实现不同协议PLC数据交互通信
4.案例演示
我们以西门子PLC 与 AB PLC为例，
分步详解如何进行参数设置，
如何通过倍加福DeviceMaster网关，
实现两者间数据通信
网络拓扑结构图
设备之间的网络连接情况：
●IP设定要求：所有的设备必须在同一网段，例如：192.168.1.xxx
① 西门子 S7-1200PLC（IP：192.168.1.2）
② AB PLC （IP：192.168.1.1）
③ 倍加福EtherNet/IP 网关型号ICDM-RX/EN-DB9/RJ45-DIN（IP：192.168.1.22）
●连接方式：
① 西门子 S7-1200与ICDM-RX/EN组成 TCP网络
② ABPLC与 ICDM-RX/EN组成Ethernet/IP 网络
5.分步详解 便捷配置
1
设置倍加福 Device Master 模块
通过WEB页面，设置Device Master 模块TCP接口：
在浏览器中登录192.168.2.22地址，进入RX/EN模块Web配置页面。
选择“Ethernet” >> “Device1”，配置相关参数
① “Enabled”（允许）, 选择 “ yes”
② “Listen”（监听）, 选择 “yes”
③ “Listenport”（监听端口）填写 “4000”（以4000为例）
④ 设定完成后点击“SAVE”保存
2
第二步：西门子PLC建立TCP通信
2.1: 使用TIA中自带开放式用户通信功能块建立TCP通信连接：
如上图，打开博图中指令选项>>通信>>开放式用户通信，将TSEND_C（正在建立连接和发送数据）与TRCV_C（正在建立连接和接收数据）两个程序块拖拽到主程序中。

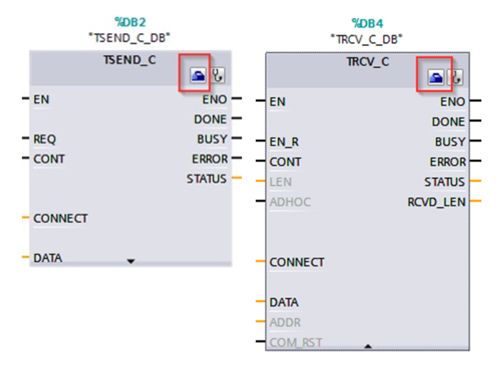

2.2: 分别对发送和接收功能块进行组态：
2.3: 填写连接参数：
① 连接伙伴：未指定
② 输入连接伙伴IP（这里填写DeviceMsater模块IP）
③ 连接数据：选择新建 （选择新建后www.cechina.cn，会自动建立数据连接）
④ 选择PLC为主动连接
⑤ 填写伙伴端口号（例：4000）
* 注：发送和接收连接数据相同
2.4: 建立收发数据存储区：
如图所示，需要建立与Device Master模块相对应的数据区（数据大小相同）
注：ICDM-EN模块数据区分配
INPUT 496 bytes：
第0~247个字节，用于串口数据传输CONTROL ENGINEERING China版权所有，第248-495个字节，用于网口数据传输
OUTPUT 488 bytes：
第0~243个字节，用于串口数据传输CONTROL ENGINEERING China版权所有，第244-488个字节，用于网口数据传输
至此www.cechina.cn，完成西门子PLC侧的TCP通信建立。
3
第三步：AB PLC建立 EtherNet/IP 通信
3.1: 在软件Ethernet选项中新添加ICDM-EN模块
3.2: 填写模块名称（ICDM为例），填写模块IP地址（例:192.168.2.22），点击“Change”查看模块映射数据区
3.3: 点击“OK“保存
3.4: 点击“ControllerTags”，查看映射数据区
至此www.cechina.cn，完成RSLogix5000软件中，与倍加福Device Master模块EtherNet/IP通信建立。
4

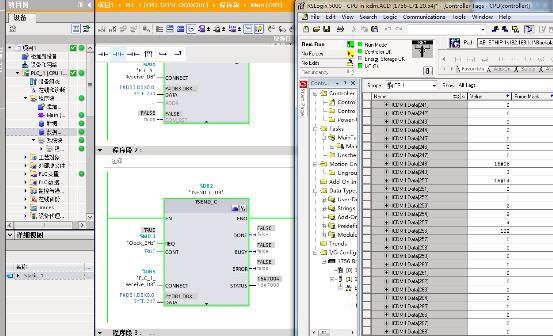

第四步：通信测试
完成配置，实现数据通信
