力控水质自动检测系统解决方案

作者:www.cechina.cn2015.04.10阅读 7689

  1 方案概述
  近年来随着各地工业、农业的大规模发展,各地的水环境污染事件频频发生。其中生产企业产生的废水不经处理直接排放、大量垃圾造成的饮用水源污染、地下水污染等现象屡禁不止,这些都严重影响了人们的健康生活和社会稳定。
  为了改善水环境,环境保护部 、国家发展和改革委员会、财政部和水利部 联合发布了《重点流域水污染防治"十二五"规划》。要想实现《规划》中设定的防治目标,必然需要有先进的水质在线自动监测体系才能满足人民群众对水质安全健康越来越迫切的关注和需求。
  水质在线监测联网系统能做到24小时不间断、连续监测和远程监控,达到及时掌握水质状况,预警预报重大水质污染事故,以便使水厂在发生重大水污染时掌控水源水质状况,做到防范、解决突发水污染事故的目的。同时还可以在发生水源水质污染时及时通报政府有关部门,启动相应应急预案,确保城市供水安全。
  2 系统建设难点
  1) 大部分地表水、地下水流域环境复杂,很多排污方式相当隐蔽控制工程网版权所有,导致污染现象不容易被发现。
  2) 水质监测点分布不均,覆盖面也不够广泛。农村水质监测点数量与自动化水平明显落后于城市,部分监测点还是人工监控www.cechina.cn,浪费了大量人力同时也无法保证实时快捷。
  3) 部分水质监测站还处于独立运行状况,无法将实时水质数据上传至集控中心,不利于统一调度与管理。
  4) 一些环保中心调度平台缺少报警智能通知平台,无法对污染报警做出及时的反应和处理。

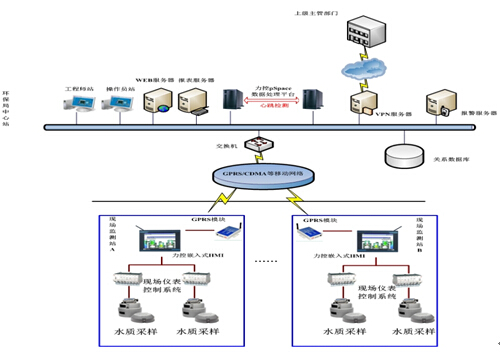

  3 系统架构

  系统有水质监测子站和信息管理中心两部分构成。监测子站内部包括采水部分、分析仪表、和计算机控制系统部分。信息管理中心主要是以数据处理分析为主。水质监测子站采用力控嵌入式HMI结合现场PLC与自动监测仪器实现了设备状态监控、污染因子监测、设备反向控制、系统报警等功能,并通过GPRS/CDMA网络向信息管理中心提供现场实时数据信息;信息管理中心由力控企业级实时历史数据库pSpace负责汇总、处理、分析来自所有水质监测站的实时数据,并将分析处理后的有价值的信息提供给环保管理部门。
  3.1 水质监测子站
  水质监测子站的水样经过采水系统通过泵、阀、管路进入到相关的仪器、仪表进行水质的自动分析与检测,检测后的数据信息通过RS485总线或GPRS/CDMA网络传送到水质监测站的监控系统-力控嵌入式HMI。力控嵌入式HMI对采集的数据进行简单的分析处理,并根据分析的数据结果对现场的仪器、仪表泵、阀状态、室内温度、烟雾传感、进行控制进而完成水质的取样、监测。现场实时水质的物理、化学、生物的变量参数通过无线GPRS网络与水质信息管理中心建立通讯,实现实时数据的共享。
  3.2 信息管理中心
  信息管理中心汇总来自个水质监测站的实时数据,并向环保管理部门提供安全、科学的现场数据
  4 系统功能
  4.1 水质在线监测

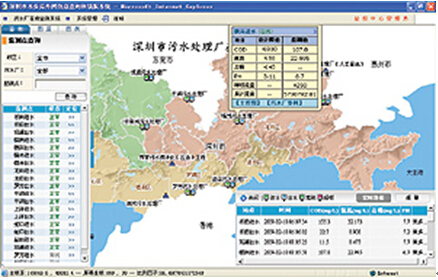

  环保局通过监控中心实时监控屏能随时了解掌握各监测站水质在线监测系统运行实况,可直观了解掌握水质在线监测系统各个监测点的运行实况,正常、报警、离线的监测点在图中以不同图例表示,简洁直观。数据实时显示实现对河流水质监测数据(氨氮、COD、BOD、SS、Cu2+等)的实时显示,采用动态折线图或实时数据的形式展示,可以对监测参数进行选择,在系统空间监测相应点位上显示当前的监测数据,同时,系统根据用户设定相应得河流水质标准,将所获的水质监测数据与该环境质量标准进行比对,进行超标实时显示。

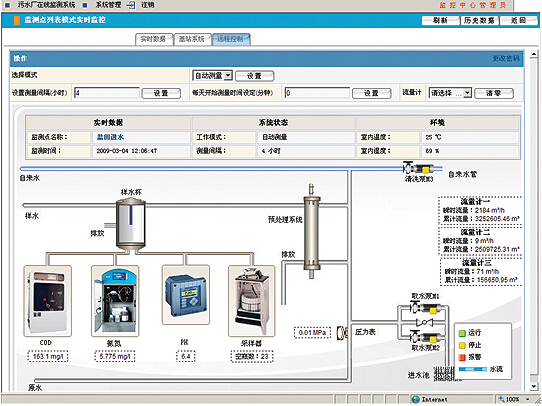

  4.2 远程控制
  可远程控制监测站点各仪器设备。系统支持的远程控制命令有COD仪、氨氮仪、总磷仪等分析仪器的远程清洗、测量、校准,手动采样,系统清洗,流量计清零等操作。

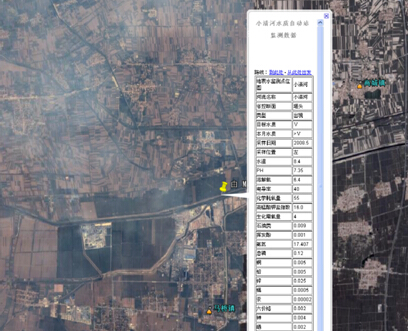

  4.3 GIS信息系统集成

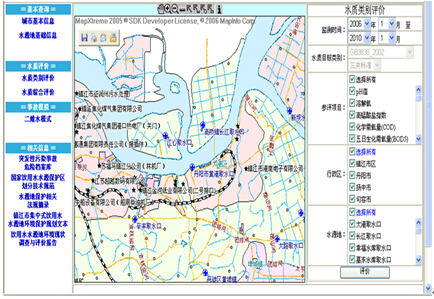

  空间定位利用GIS的管理空间数据的功能,将分布在不同监测点或采样点在系统上进行空间显示定位。



  4.4 历史数据查询

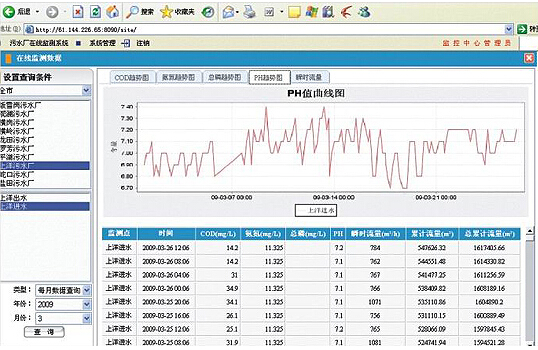

  提供针对历史数据的统计分析功能www.cechina.cn,支持将查询结果导出为EXCEL、PDF、RTF等格式的文件。统计分析实现对监测数据的历史数据(日统计、月统计、年统计)进行统计分析。统计出该断面最大值、最小值、平均值,以图表和表格的形式展示。

  4.5 数据统计分析

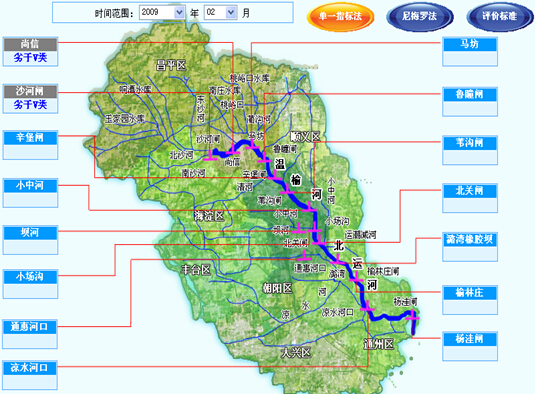

  根据该监测河流的所有断面监测数据,对该河流进行最大值、最小值、年平均值、月平均值、各类标准的污染指数、河流综合污染指数、污染分担率、污染负荷比等指标进行统计分析。也可以按照丰、谷、平水期对河流进行最大值、最小值、年平均值、月平均值、各类标准的污染指数、河流综合污染指数、污染分担率、污染负荷比等指标进行统计分析。
  以上所有分析统计数据均可以通过报表、曲线等方式实现数据查询与导入导出等操作,根据不同统计结果制作相应的环境专题图。

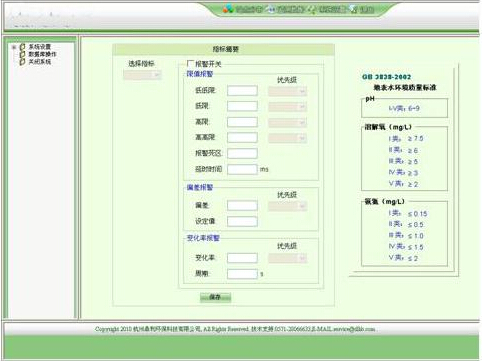

  4.6 智能报警及预警
  可判断系统运行状态正常与否,一旦出现问题,立即启动故障处理程序,并进行报警。同时可根据各个监测站点的实时水质数据,与预先设定好的限制数据进行比较www.cechina.cn,一旦超限立即对污染事件进行定位报警,并且可以根据需要进行紧急任务的启动。及时向上级部门通报污染状况,向受污染区域发出预警,为管理部门制定解决方案提供真实可靠数据。

  5 方案总结
  力控水质自动监测系统对水质的物理、化学、生物等指标数据进行实时监控,并通过数据转发协议将信息实时反馈到水利部水质监测中心www.cechina.cn,实现了水质的实时连续监测和检测设备的远程监控,达到及掌握主要流域重点断面水体的水质状况、预警预报重大或流域性水质污染事故、解决跨行政区域的水污染事故纠纷、监督总量控制制度落实情况、排放达标情况等目的。
