Kinco伺服在细纱机的应用

2009.03.19阅读 2922

  一.概述
  细纱机是纺纱行业的关键设备,其性能好坏对纺纱质量的影响更为直接和重要,而且细纱机的设备投资占整套纺纱设备的三分之一以上。细纱机主要有三大功能www.cechina.cn,即:牵伸、加捻及卷绕成型www.cechina.cn,其它机构大都是为这三大功能服务的。本次项目应用中,Kinco伺服应用在卷绕成型上。用伺服控制钢领板的行程来跟随主机的速度。通过调整伺服的电子齿轮比,达到在不同捻度下控制工程网版权所有,钢领板所需要的不同线速度。

细纱机


  二.工艺要求
  细纱机的绕线的工艺和整经机的绕线方式不同。
  细纱机:
  绕线方式如(图1)的运动轨迹,是在后段的时候做往返运动,且行程都是等长CONTROL ENGINEERING China版权所有,只是起点不同。所得到的绕线效果如(图2)达到梯形的效果。

细纱机绕线方式


  整经机:
  绕线方式如(图3)的运动轨迹。也是做往返运动,但行程都是等长,逐层向中间缩进。得到的绕线效果如(图4),达到梯形的效果。

细纱机的绕线方式


  上面也说了细纱机的绕线方式后段才是上面图1中的绕线方式,因为要把线绕成图5中的形状

细纱机的绕线方式


  前面是弧形的(线的层起点间距M不同,和层的长度H也不同),后段是菱形的(线的层起点间距M相同,和层的长度H也相同)。
  程序流程图(省略)
  三. 系统框架

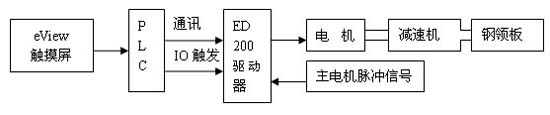

系统框架


  四.总结

 该套系统与采用机械齿轮传动结构的细纱机相比www.cechina.cn,通过PLC改变驱动器中的电子齿轮比,可以简单、快捷的得到不同捻度下钢领板和主电机的速度匹配值。
  同调速电机相比, 用Kinco ED200伺服的速度跟随,可以做到在不同速度下,钢领板的速度自动的调节,不需要手动调节, 克服了主电机速度波动所造成的排线不均匀的现象。
  全部的排丝过程都是采用伺服内部的绝对位置完成。不会有累计误差的出现。
版权声明:版权归控制工程网所有,转载请注明出处!
