0引言
　　黑液蒸发把洗选工段产生的副产品------稀黑液高度浓缩后送燃烧工段处理，碱回收设备的工况十分恶劣www.cechina.cn，尤其是腐蚀性和黑液结垢问题很为棘手，平稳整个工艺过程的运行，使设备工作在合理，最优的工艺参数范围内是减慢结垢速度、延长设备使用寿命的有效方法。
　　由于后续工段燃烧的要求，蒸发站的出浓液浓度不能低于某个极限，但出浓液浓度偏高也会带来许多问题，如蒸汽消耗大、结垢速度加快，管道阻力大，易堵，恶化燃烧工段许多设备如圆盘蒸发器的工况等。我国制浆造纸碱回收设备中，对黑液蒸发浓度实施自动控制的比例很小，而不熟练的手工操作易出现出浓液深度偏低或偏高的情况，使设备工作在不合理的工况。本文简要介绍作者在河南白云纸业五效蒸发站实施计算机集散控制的控制方案。
　　1控制方案
　　黑液蒸发的主要设备是蒸发器。蒸发器串联组成蒸发站。本设计中所控制的蒸发站是由五台板式降膜蒸发器串联组成。除此之外，还有一些辅助的蒸发设备，如降膜板式冷凝器，温水槽，稀黑液槽CONTROL ENGINEERING China版权所有,  闪蒸罐，液位罐等。在黑液蒸发过程中包含以下三个基本的工艺流程，即蒸汽流程，黑液流程，冷凝水流程。本蒸发站中，外网来低压蒸汽(0.4Mpa

151℃)，首先进入I效蒸发器，I效蒸发器产生的二次蒸汽经闪蒸罐闪急蒸发后，再引入II效CONTROL ENGINEERING China版权所有，为II效蒸发器提供热源，以此类推直至末效。末效二次蒸汽经冷凝后成冷凝水排出，不凝气体则由真空泵排空。而黑液则采用逆流供液方式，即制浆车间来稀黑液，首先进入稀黑液槽CONTROL ENGINEERING China版权所有,经稀黑液泵进入末效蒸发器，然后再到IV效CONTROL ENGINEERING China版权所有，III效，以此类推，直至I效。与蒸发流程反向而行。这样随着黑液浓度的提高，蒸发温度也提高，而黑液粘度增加缓慢。蒸汽流与黑液流反向而行的供液方式，不仅可节省蒸汽消耗，部分程度上也可缓解黑液结垢问题。
　　在本蒸发工段的主要控制目标是稳定浓黑液的深度和降低蒸汽消耗，影响浓黑液波美度的因素主要是进效稀黑液的浓度和流量及蒸发设备各效的总有效差压。稳定有效差压首先要稳定进第I效的新鲜蒸汽的压力和末效二次蒸汽的真空度，即稳定总压差。然后尽量减少和稳定蒸发过程中的压差损失，因此，必须要控制下列参数：
　　进效稀黑液的浓度和流量；
　　（1）       出效浓黑液的浓度；
　　（2）       进效新鲜蒸汽的压力和流量；
　　（3）       末效的二次蒸汽的真空度；
　　（4）       出效黑液的液位；
　　（5）       出效冷却水液位；
　　所以，我们选取压力、流量、温度、液位为主要的控制对象，共设置了8路压力、6路流量、21路温度、16路液位总计51个测控点。为防止流送过程中，因电机启停不当而造成的不良后果，我们又对所使用的22台电机实行连锁控制。
　　1.1系统硬件设计
　　1.1.1本自动控制系统采用西门子先进的S7-400可编程控制器。它是西门子公司开发的适合当代计算机技术发展的新一代可编程控制系统。它具有更高的控制能力、运算速度、网络功能和更优的性能价格比。通过PROFIBUS-DP现场总线可与ET200M I/0站相连。ET200M 可置于MCC低压柜旁边www.cechina.cn，从而可方便将电机和泵类的控制纳入DCS中去。
　　1.1.2系统网络采用工业以太网。其优点：
　　抗干扰能力强，不需特殊的接地要求，不对其它电子设备产生影响。
　　中央处理单元型号为CPU 414-2DP。系统的输入输出模板的型号和数量由现场电气和仪表信号的类型和数量决定。具体如下：

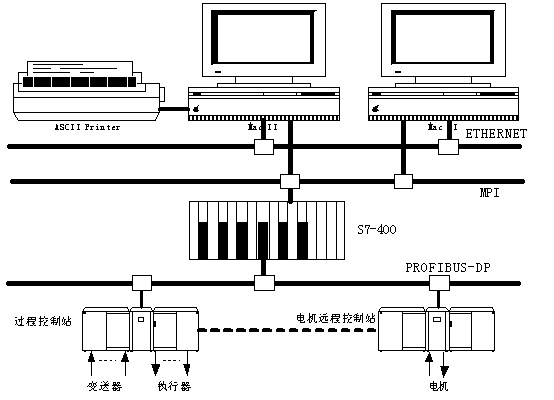

　　图1   硬件控制系统示意图

　　DI模板主要用于显示电机启停和过载指示；DO模板用于控制电机启停；AI模板主要用于对电动机电流、功率以及各测控点如温度、压力、流量、液位进行采样显示。DO模板在实际应用中为提高抗干扰能力和控制容量要通过中间继电器隔离，由中间继电器触点去控制电气设备（如接触器etc）。模拟量输入模板在使用前要通过跳线组态成本方案所需要的输入方式。
　　各模板的型号、数量确定后，再选择放置模板的框架的型号和数量以及电源的型号和数量。最终选用长为530mm的导轨。据模板的数量选取择4个机架，考虑到成本问题而选取用了3个S7-300机架，1个S7-400机架，一个为主框架（含3个机架、一个S7-400机架、2个S7-300机架）放在蒸发主控制拒中，另一个远程控制I/O框架(含一个S7-300机架)放在ET200蒸发控制柜中。
　　2控制措施
　　纸机碱回收控制中浓黑液在线测量一直是一个难题，而浓度控制是碱
