在重要的工业生产领域和军用产品设计中，采用冗余技术提高控制系统可靠性的做法越来越普遍。常规的冗余就是采用成倍增加元件的方式来参与控制，以期能够将因控制设备的意外而导致的停机降到最少。
　　燃油锅炉是输油管道加热系统中的加热设备，锅炉的无故障运行是整个输油管道网络正常工作的保证。在锅炉控制系统中，设计采用两组独立运行的西门子PLC软件冗余控制系统，保证加热系统的可靠、连续、安全运行。
　　冗余常见的方式是中央处理器冗余、I/O 冗余和通讯冗余。中央处理器单元冗余（即一用一备或一用多备），在主处理器单元失效时，备用处理器单元自动投入运行，接管控制。在控制权的交互方式上又可分为硬件冗余和软件冗余两种。硬件冗余是采用硬件方式进行切换，不用编程。除了成对的使用处理器外，还用专用的热备模块，热备模块负责检测处理器，一旦发现主处理器失效，马上将系统控制权交给备用处理器。硬件冗余均采用光纤通讯，通讯速度快，系统稳定，切换时间更短，但是成本也比较高。软件冗余方式只需要成对的处理器，用软件编程的方式进行处理器的切换控制工程网版权所有，组成比较经济，构成十分灵活，但程序处理需要一定的时间，对于时钟同步及切换时间要求不是十分严格的场合，选用软件冗余方式还是非常经济有效的。
1．控制系统构成：
1.1 监控系统整体设计
　　本控制方案设计采用了SIMATIC WinCC 组态软件来实现过程控制的上位机组态，WinCC是在生产和过程自动化中解决可视化和控制任务的工业技术系统。下位机控制系统设计采用两套独立的西门子 SIMATIC S7-300系列PLC实现冗余控制，其编程软件STEP-7功能强大，模块化结构，优化了用户程序。

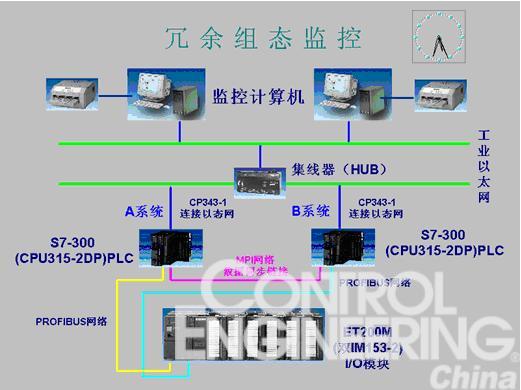

　　监控系统构成实现如图1：


图1 冗余监控系统
　　Fig.1 Software redundancy monitoring system

1.2 PLC软件冗余控制系统
　　软件冗余是Siemens实现冗余功能的一种低成本解决方案,可以应用于对主备系统切换时间要求不高的控制系统中。
1.2.1系统结构
　　Siemens软件冗余系统的软件、硬件包括：
　　1套STEP7编程软件（V5.x）加软冗余软件包(V1.x)；
　　2套PLC控制器及I/O模块，可以是S7-300或S7-400系统；
　　3条通讯链路，主系统与从站通讯链路（PROFIBUS 1）、备用系统与从站通讯链路（PROFIBUS2）、主系统与备用系统的数据同步通讯链路（MPI 或 PROFIBUS 或 Ethernet）；
　　软冗余能够实现：
1．  主机架电源、背板总线等冗余；
2．  PLC处理器冗余；
3．  PROFIBUS现场总线网络冗余（包括通讯接口、总线接头、总线电缆的冗余）；
4．  ET200M站的通讯接口模块IM153-2冗余。
　　软冗余系统由A和B两套PLC控制系统组成。开始时，A系统为主，B系统为备用，当主系统A中的任何一个组件出错，控制任务会自动切换到备用系统B当中执行，这时，B系统为主，A系统为备用控制工程网版权所有，这种切换过程是包括电源、CPU、通讯电缆和IM153接口模块的整体切换。系统运行过程中，即使没有任何组件出错，操作人员也可以通过设定控制字，实现手动的主备系统切换，这种手动切换过程CONTROL ENGINEERING China版权所有，对于控制系统的软硬件调整、更换非常有用。
1.2.2 系统工作原理

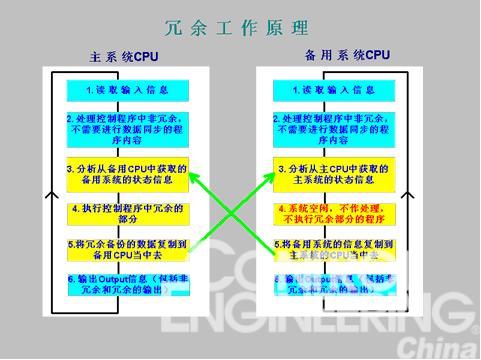

　　在软冗余系统进行工作时，A、B控制系统（处理器，通讯、I/O）独立运行，由主系统的PLC掌握对ET200从站中的I/O控制权。A、B系统中的PLC程序由非冗余用户程序段和冗余用户程序段组成，主系统PLC执行全部的用户程序，备用系统PLC只执行非冗余用户程序段，而跳过冗余用户程序段。下面我们看一下软冗余系统中PLC内部的运行过程（图2）：


图2 冗余工作原理
　　Fig.2 The working principle of software redundancy

1.3 PLC控制系统设计
　　利用信号采集模块实时采集锅炉的输油管进出口温度和压力，根据设定起炉、转火、停炉温度值控制燃烧机的自动启动、转火、停止等操作。根据温度、压力报警设定值www.cechina.cn，控制锅炉紧急停炉和故障报警等处理。
　　控制系统组成：一组CPU 315-2 DP 处理器（带PROFIBUS-DP接口）；2组ET200M模块（各自带2个IM352接口）；一组SM321 DI开关量输入模块；一组SM322 DO开关量输出模块；3组SM331 AI模拟量输入模块。一组CP343-1以太网通信处理器模块。
1.4 WinCC与S7-300的通信实现
　　根据控制方案的设计控制工程网版权所有，采用WinCC组态作为上位机监控，用西门子的S7_300作为下位机执行机构，我将采用以太网的标准Tcp/IP协议实现WinCC与S7-300的通信，
