1.前言:
中国的房地产市场急剧膨胀,带动与建筑业相关联的铝塑、钢塑和塑料型材等原材料供不应求。在市场拉动之下,塑机业蒸蒸日上,成为机械制企业里一个显著增长的行业。随着市场越来越大,竞争也越来越激烈控制工程网版权所有,技术先 进、应用方便、稳定性好、生产率高的产品在市场上才有生命力。波力国际贸易作为中国市场上优秀的系统集成商,在技术应用上一直走在市场的前端,为塑机行配置应用多点温控集中控制系统,得到了塑机厂家的追崇。
2.工艺流程及系统要求:
2.1工艺流程:

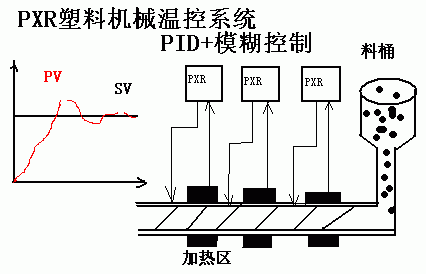

塑机生产线上有多点加热区www.cechina.cn,以保证塑料型材在生产线上移动时在恒定温度下,在不同的位置便于加工成型。其示意图如下:
2.2系统要求:
本系统用富士PXR型温控器完成各点温度控制,用富士新一代人机界面作为系统集成器与多点温控表进行Modbus通讯,每台温控器由人机界面控制可实现自适应调节,自动设置PID等数,
2.3系统相关配置介绍:
2.3.1富士温控表:
富士温控表有PXR3、4、5、9型。本系统由于采用富士人机界面作集中控制和监视器,因此选用最小规格的PXR4(48*48)即可,同时,在塑机控制系统中CONTROL ENGINEERING China版权所有,采用热电偶作为输入,加热器用脉宽调制方式控制,输出方式选用SSR输出。最终型号:PXR4TCY1-1VV00,1点报警和带通讯和DI控制型。
2.3.2富士人机界面:

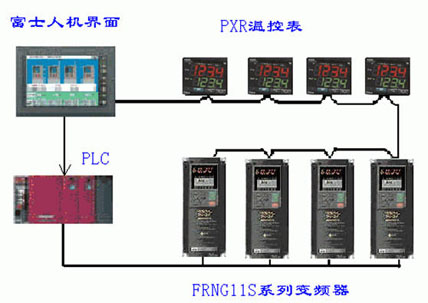

选用富士UG20系列人机界面,相关产品用5.7英吋,16色STN.可将温控表、变频器、PLC的所有控制点和控制画面集成在人机界面中,操作人员只要面对人机界面就可以完成所有操作和故障诊断,此人机界面共有PLC通讯口,Modbus通讯口,打印机接口等四个接口, 型号为UG221H-SC4。
3.结论:
本系统最先进之处是将所有的操作及故障诊断交给了人机界面www.cechina.cn,富士温控表有许多选件,本系统仅插上一块ZZPPXR1-V110卡,就在实现温控表基本功能的基础上,完成了Modbus通讯和1点输入功能,从而实现了温控表的集中监控和自选应调节的集中处理。
本系统走数字化发展道路,全系统尽可能减少硬件联线控制工程网版权所有,采用数字通讯技术,操作维护方便,故障率低、故障恢复快、生产效率高,是系统集成发展的方向。
