1、系统概述

   　 为满足现代化纺织工业高自动化、高效率、高可靠性和高精度的要求CONTROL ENGINEERING China版权所有，可编程控制器、人机界面、和变频器传动控制在纺织工业上取得了广泛的应用。

    　艾默生工业自动化（中国）（以下简称艾默生）的变频器产品以其丰富的功能、优越的性能在纺织行业里面取得了很好的应用，下面是艾默生变频器在某化纤厂2万吨涤纶短纤生产线的应用情况介绍。

    　涤纶生产线，整个生产系统是由前纺部分和后纺部分组成。

   　 前纺部分主要是由挤压、溶体输送、纺丝、卷绕等部分组成。

    　后纺部分设备包括集束架、导丝机、浸油槽、一道牵伸机、水浴牵伸槽、二道牵伸机、蒸汽加热箱、紧张热定型、冷却、三道牵伸机、叠丝机、张力架、卷曲机加热、卷曲机、铺丝机、烘干、卷绕、切断等。由于此部分对各个环节的速度同步控制非常严格，采用了PROFIBUS总线控制。

　　2、前纺纺丝部分的变频器调速系统

   　 2.1

   　 前纺纺丝机的生产工艺流程图如下：

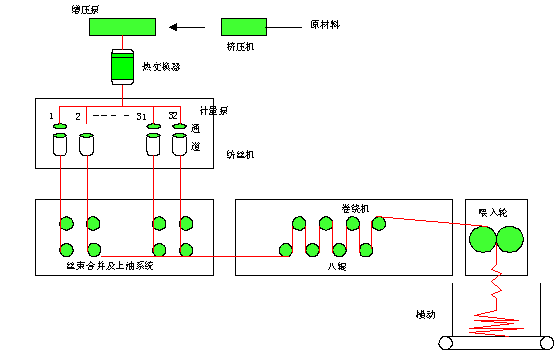

图1    前纺纺丝机生产工艺流程图

    （1） 纺丝：聚脂材料经过挤压后，变成溶体，并经过溶体管道连续输送到纺丝箱体。在纺丝箱体上装有纺丝计量泵，溶体从纺丝计量泵上以均匀的流速传至纺丝组件，经过过滤后从喷丝板上的小孔中挤压成束，一个喷丝板喷出的丝约有几千条，喷出后的丝束经过一个快速冷却风管，然后将众多聚脂纤维集结在一起，并通过上油后，传至卷绕机上面。

    （2） 卷绕机：将上油后的落下的32股丝束合并成一股丝束，经过牵引，经喂入轮落入到盛丝桶中，做为后纺部分的原材料。

  　  2.2前纺纺丝机对电气传动的要求

    （1） 为了保证涤纶短纤维的纤度均匀一致，要求32台纺丝计量泵的转速必须严格同步，其精度为0.01～0.05%。

    （2） 为了满足纤维多品种的要求，计量泵要有一个较宽的速度调节范围，纺丝计量泵的转速调节范围约为3:1～5:1。

    （3） 为了避免纺丝计量泵停车后造成的经济损失，要求调速器具有较高的可靠性、稳定性。

    　2.3前纺纺丝机的变频调速系统

   　 由图1的生产工艺流程可以看出CONTROL ENGINEERING China版权所有，在前纺纺丝机部分的变频调速系统如下：

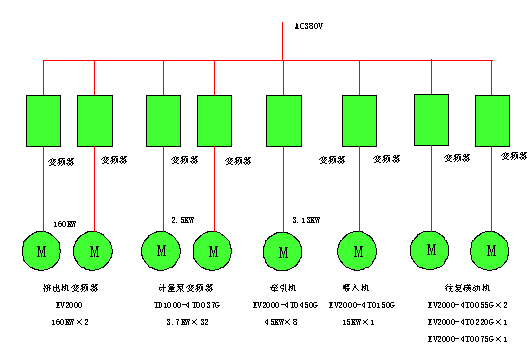

图2     前纺纺丝机的变频调速系统

    （1） 挤出机部分，因负载比较大，并且要求要有较高的低频转矩，在变频器上选用的是EV2000系列产品，可以在0.5HZ时达到180%的转矩。

    （2） 因计量泵的转速严格要求同步并且稳定，在计量泵电机的选择上，采用了永磁同步电机，选择开环控制方案。因永磁同步电机的运转速度仅仅取决于供电频率（N=60F/P），在变频器和电机的功率匹配上面，采取了用3.7KW变频器带2.5KW同步电机的做法，留有了较大的余量。

    （3） 在牵引部分控制工程网版权所有，牵引机对变频器的要求较高，它要求一台变频器带8台同步电机，而且CONTROL ENGINEERING China版权所有，在工艺上还有其特殊的要求，就是在启动的时候，变频器只带第一台电机启动，在启动完成到达恒速运行后，逐一将其余七台电机的接触器合上，而在停机是正好相反。这样控制工程网版权所有，从第二台电机开始，在电机的接触器合上时，都会对变频器产生较大的一个冲击，因此，在选型时，留的余量很大，8台3.13KW的永磁同步电机，选择了45KW的变频器。

　　3、后纺部分的变频调速系统

    　3.1后纺牵伸部分的生产工艺流程

    　在前纺纺丝部分，生产完成后，所形成的丝束叠放在盛丝桶中，这种丝是未牵伸的丝，无法直接使用，尚需要进行进一步的处理。后纺部分牵伸就是对放在盛丝桶中的未牵伸丝进行再度的牵伸的，在后纺部分，需要经过热牵伸（牵伸比例3.2～3.6倍）、卷曲、热定型、切断、打包等工艺，做为涤纶短纤维成品出厂。

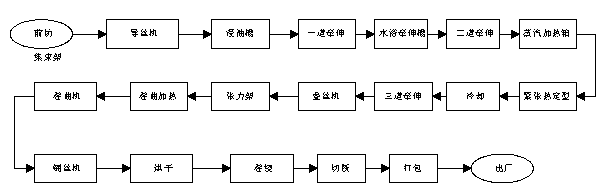

    　后纺牵伸部分的工艺流程图如下图所示：


图3   &nbs
