1  引言

　　发动机装配线PLC控制系统，主要针对包括转台、举升台、举升转移台、翻转机五种工位的控制。在汽车发动机装配过程中，由于被装配零件的多样性www.cechina.cn，需要在装配线的每个工段适当调整发动机的方位以方便装配零件。装配线上共计20余个工位www.cechina.cn，包括7个普通转台、2个维修转台、4个无滚轮举升台、7个单向滚轮举升台以及2个翻转机。

　　整个被控对象包括22个工位,每个工位上包含必需的转移电机或举升电机,此外还有32个生产线传输电机。每个工位均由一个ET200S和一个ET200eco从站组成,用于该工位的I/O点数据采集和发送以及分散控制。

　　2  系统结构及功能

　　系统包括操作员站、工程师站、自动化系统、网络和现场I/O站等几个部分。

　　系统各部分功能:

　　操作员站:提供全汉化人机界面www.cechina.cn，实现控制系统的监控操作功能(操作、显示、报表、报警、趋势)，并且可以在人机界面上直接查看对应的step7源程序。

　　工程师站:用于系统的组态和维护。

　　自动化系统:使用SIMATIC控制器完成回路调节和逻辑运算。

　　现场I/O站:使用现场总线技术，在设备现

　　现场总线ProfiBus:用于连接控制单元与操作员站以及管理网络。

　　本系统采用PLC300CPU和CP342-5、CP343-1的接口模块相连构成系统的主站。CP342-5是用于连接S7-300和profibus-DP的主/从站接口模块，CP 343-1是用于连接S7-300和工业以太网的接口模块。在该控制系统中，除了上述主站外，从站是由22个ET200S和22个ET200eco组成，分别分布在两条profibus网络上。CPU上自带的profibus-DP接口构成profibusⅠ线，CP 342-5接口模块构成profibusⅡ线。

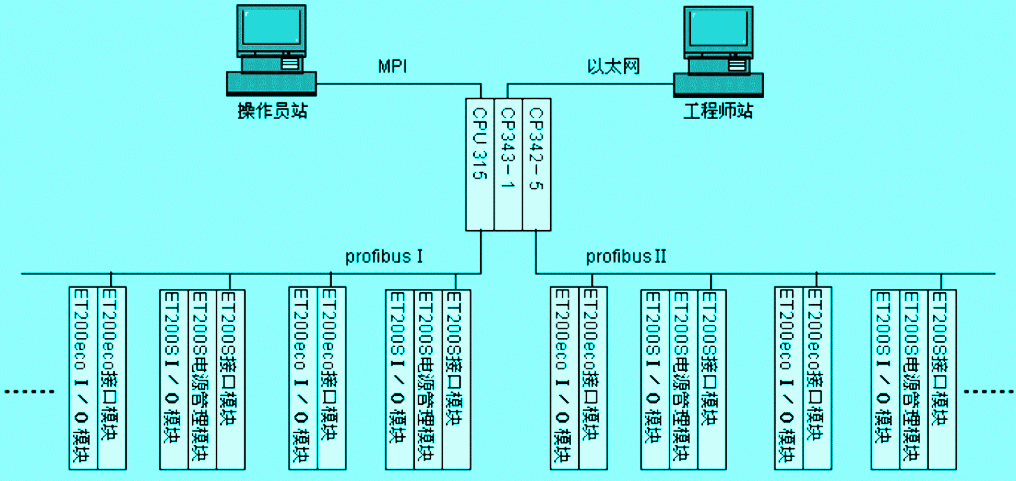

　　系统配置功能图如图1所示:

　　系统中ET200S从站上采用的IM151-1接口模块有两种: 基本型和标准型，基本型的接口模块所能挂接的电源管理模块和I/O模块个数范围为2~12个，标准型的接口模块其范围为2~63个。所以当从站I/O模块较多时，宜选用标准型的接口模块。接口模块上带有profibus地址设定拨码开关。

　　系统中ET200eco从站中选用了8DI和16DI两种模板，模板结构紧凑，模板的供电采用7/8'电源线，模板的通讯采用M12通讯接头。接线灵活而快速，方便拔插。其接口模块上带有2个旋转式编码开关用于profibus地址分配。

　　网络设备按照适应工业现场环境的程度，以及生产线的布局来考虑选用不同防护等级。控制箱中的模块采用防护等级为20的ET200S I/O模块，对应每个控制箱的还有一个防护等级为67的ET200eco模块，置于生产线滚轮下方，由于该模块需要接触到现场较为恶劣的生产环境CONTROL ENGINEERING China版权所有，因此需要有防水防油防尘等功能。

　　3  目标控制系统

　　3.1  系统设计

　　汽车发动机装配线是一个对发动机顺序装配的流水线工艺过程。由于工艺的繁琐性，工程的计算机控制系统考虑采用分散控制和集中管理的分布式控制模式www.cechina.cn，采用以PLC为核心构成的计算机控制系统，各独立工位控制系统之间通过网络实现数据信息、资源共享。该装配线在整个生产过程中较为关键，由于每个工位之间是流水线生产，因此每个环节的控制都必须具备高可靠性和一定的灵敏度，才能保证生产的连续性和稳定性。从站中的每个ET200S站和其对应的ET200eco站共同构成一个工位, ET200eco主要是采集现场数据之用。ET200S站的模块置于小型控制箱内, 对于工位的基本操作有两种方式，就地控制箱手动方式和就地自动方式。由于每个控制工位的操作进度不一致，操作工可以按照装配要求进行手自动切换。特殊情况下亦可通过手动操作进行工件位置的修正。

　　安装在各工位的分布式I/O模块ET200S和ET200eco通过现场检测元件和传感器将系统主要的监控参数(主要是开关量)采集进来，ET200S和ET200eco将现场模拟量信号转换为高精度的数据量，通过最高速度可达12M的Profibus-DP现场总线网络将采集数据上传到中央控制器，控制器根据具体工艺要求进行处理，再通过Profibus-DP网络将控制输出下传给ET200S，实现各工位的控制流程。PROFIBUS是全球应用最广泛的过程现场总线系统。PROFIBUS有三种类型:FMS、DP和PA。PROFIBUS-FMS可用于通用自动化;PROFIBUS-DP用于制造业自动化;PROFIBUS-PA用于过程自动化。使用PROFIBUS过程现场总线技术可以使硬件、工程设计、安装调试和维修费用节省40%以上。PROFIBUS-D
