1  引言

　　随着PLC在工厂自动化中的广泛应用，各PLC生产商不断推承出新，功能更加完善，性能更加优异的PLC不断涌现。以德国西门子公司为例，90年代中期www.cechina.cn，继S5系列PLC之后，就相继推出了S7系列的PLC。该系列PLC不仅具有S5系列PLC的优点，而且更加注重功能的改进和集成。对于现在应用广泛的闭环控制、模拟量处理、通信联网、脉冲输出等均提供了相应的指令及使用途径。编程软件STEP 7为用户提供了界面友好且功能强大的开发工具。本文拟就S7-200系列PLC中CPU214通过与一台SIMOVERT微型主电机驱动器通信来起动、停止电机，以及改变电机的频率，介绍其特点并给出相应的应用程序流程图或源程序。

　　2  硬件要求

　　(1) 硬件组成

　　一台带输入仿真器的S7-200 CPU214，一根RS 485电缆控制工程网版权所有，一台微型主电机驱动器和电机;

　　(2) 参数设置

　　正确地将电机和微型主电机驱动器接好线，并且所用电机和微型主电机驱动器的参数已通过人工设定，且微型主电机驱动器必须设置在遥控方式(P910=1)，波特率:19.2kB(P92=7

　　(3) 接线方式

　　用一根带9针阳性插头的RS 485通信电缆接在S7-200 CPU214的1、3、8端上，电缆另一端是插孔，分别接到微型主电机驱动器的13、14、15端子上。

　　3 分析及说明

　　(1) S7-200自由通信口模式

　　S7-200 CPU214与SIMOVERT微型主电机驱动器通信是通过S7-200自由通信口模式进行的，使用USS5字协议。输入仿真器用来初始化发给电机驱动器的命令。用程序监视RUN/TERM开关，并选择相应的协议来设置自由通信口模式的控制字节(SMB30);

　　(2) 输入点分配

　　I0.0 上升沿有效 使电机以上次命令的恒定频率运转;

　　I0.2 上升沿有效 使电机以上次命令的频率开始变频运转;

　　I0.4 上升沿有效 停止电机;

　　I0.5 电平有效 以1或2倍率改变频率:

　　I0.5="0":1倍，I0.5="1":2倍;

　　I0.6 上升沿有效 以1或2倍频率增量增加电机频率;

　　I0.7 上升沿有效 以1或2倍频率增量降低电机频率;

　　I1.0 电平有效 控制电机旋转方向，I1.0=0:电机正转，I1.0=1:电机反转;

　　(3) 程序检测

　　首先对微型主电机驱动器的发送要计时，如果失败，允许再试发送www.cechina.cn，最多可试发送3次。然后，对来自微型主电机驱动器的接收也要计时，在退出发送接收操作之前可重试多达3次。对来自微型主电机驱动器的响应信息要进行有效性校验(STX，LEN，ADR及BCC)，任何被检测到的错误都要进行显示;

　　(4) 输出点分配

　　QB0用来显示检测到的错误信息，具体显示含义如下:

　　"0"表示无错误;"1"表示非法的响应(除去坏的BBC);"2"表示坏的BBC;"3"表示发送超时;"4"表示接收超时。

　　4  程序结构

　　(1) 程序结构

　　整个控制程序由1个主程序(MAIN)、8个子程序(SBR 0-7)及4个中断程序(INT 0-3)组成。各程序所完成的功能如下:

　　l MAIN 主程序:监视用于自由通信口/PPI通信切换的RUN/TERM开关，寻找输入信号上升沿作为电机运行命令。

　　? SBR0 设置自由通信口通信:首次扫描时设置自由通信口模式的参数。

　　?SBR1 RUN子程序:设定电机恒速运转。

　　?SBR2 RAMP子程序:设定电机变速运转。

　　? SBR3 增加频率倍率的子程序:增加微型主电机驱动器的输出频率。

　　?SBR4 降低频率倍率的子程序:降低微型主电机驱动器的输出频率。

　　?SBR5 STOP子程序:停止电机。

　　?SBR6 计算输出信息的BCC。

　　?SBR7 发送信息，初始化发送定时器。

　　? INT0 发送(XMT)中断处理程序，打开接收器。

　　? INT1 发送超时的中断处理程序，最多试发3次。

　　?INT2 接收字符的中断处理程序。

　　? INT3 接收超时的中断处理程序控制工程网版权所有，最多试收3次。

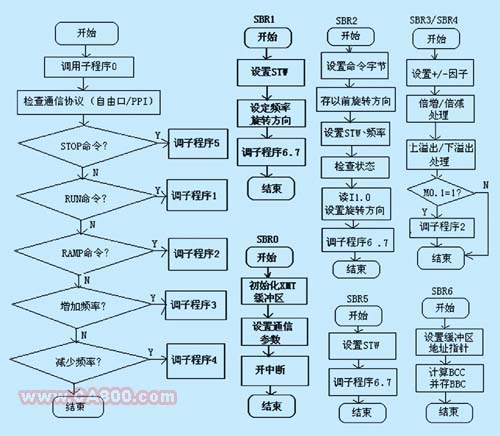

　　(2) 程序流程图如图1所示。

　　图1     程序流程图

　　5  程序及注释

　　由于文章篇幅的限制CONTROL ENGINEERING China版权所有，在此仅给出与通信有关部分的源程序。

　　SBR    7 //初始化XTM及XTM定时器

　　XMT   VB99,0 //发送

　　ATCH  0,9 &
