上位机监控程序

　　在上位机上实现工艺流程图的实时监测、数据处理是通过可编程控制器操作站系统软件和组态软件来实现的。组态软件主要对系统的构成进行定义，定义过程点参数、趋势笔、趋势组、流程图、报表等，监控软件由各种监视画面和操作画面组成，主要包括总貌画面、流程图画面、趋势画圃、报表管理以及趋势打印、报表生成打印输出、操作调整等。

　　上位机主要工艺参数分组曲线显示，并存人上位磁盘中，工艺人员随时调用打印，做工艺质量分析。同时还可将每班设备启停时间、各工位启停传送时间进行记录存盘．供生产管理人员随时查询打印停工台时间和停工月报表。 上位机的操作分操作员级和工程师两级．正常生产时，由生产工人操作。

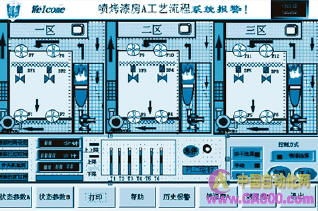

　　工艺流程画面如图3实现了对整个烤漆房的全面监控，界面形象生动，友好，具有较好的可靠性控制工程网版权所有，在画面上 实现凤机旋转动画，燃烧机燃烧动画，当某设备发生故障CONTROL ENGINEERING China版权所有，该设备将闪烁，并弹出实时报警画面;在手动状态，可以直接点击该设备，便可启停该设备，喷漆和烤漆时，通风的路径及颜色将发生变化。烤漆房温度除数字显示外，采用温度棒图显示。

&n

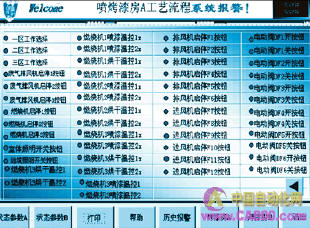

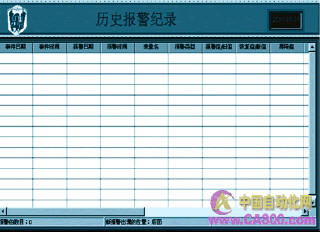

　　图4系统参数，显示系统各设备的状态，可设定参数，如烤漆时间;图5历史报警画，显示所有报警发生的时间，报警恢复、报警应答，报警的优先级，报警组，如果在运行阶段，变量的数值或变化情况满足已定义的报警条件、从报警条件恢复正常状态、报警应答时均可以产生报警事件(报警发生、报警恢复、报警应答)。报警信息还可以用文件的形式进行历史记录或实时打印报警信息。用户可以自定义报警信息的显示格式、记录格式和打印格式。同时可以利用命令语言实现对报警事件的复杂控制和灵活处理。　

　  结束语

　　本系统已在青岛四方车辆厂调试成功，且投入生产CONTROL ENGINEERING China版权所有，从运行情况来看，电气系统几乎处于无故障工作，大大提高了生产率。此系统组态灵活CONTROL ENGINEERING China版权所有，操作方便www.cechina.cn，具有抗干扰能力强，工作安全可靠，维修方便，与上位工控机联系，接受工控机的控制和查询，由工控机完成对整条生产线的监控，实现了喷烤漆自动化。
