国产高压变频器在凝结水系统的应用

来源:www.bpq.com.cn2007.07.05阅读 2439

  1.前言
  漳山电厂位于山西省长治市,始建于2002年,目前拥有两台装机容量各为300MW的直接空冷机组。凝结水系统配装上海凯士比泵业有限公司制造的NLT350-400×6型凝结水泵控制工程网版权所有,凝结水泵电机为湘潭电机厂制造的YLKS500-4型,高压变频器为北京利德华福电气技术有限公司制造的HARSVERT-A06/130系列。目前在已投运的大型火电机组中,凝结水泵采用100%容量、一用一备的配备模式,除氧器水位依靠上水调门开度控制,节流损失大。随着高压变频调速装置可靠性的提高,应用领域不断扩大,众多发电企业对凝结水泵进行了变频改造。在实际改造中,对控制方案的要求主要是变频凝结水泵运行中事故跳闸,备用泵工频联启后凝结水压力陡增控制工程网版权所有,除氧器水位、凝结水其它用户的控制必须在要求范围内波动。本文就山西漳山发电有限责任公司#2机组凝结水泵变频改造的实际情况,对上述问题作一番探讨。

  2.凝结水泵的运行工况
  在汽轮机低压缸内做功的蒸汽在空冷岛冷却凝结之后,集中在凝结水箱中,凝结水系统的作用是通过凝结水泵及时的把凝结水送至除氧器中,维持除氧器水位平衡。保证凝结水泵连续、稳定运行是保障电厂发电机组安

全、经济生产的重要环节之一,凝结水系统如图1所示。

  图1凝结水系统图
  图1:凝结水系统图

  凝结水泵电机为6kV/1120kW电机,设计时有一定裕量,每台机组配备二台凝结水泵,一台运行,一台备用。通过对机组凝结水系统和凝结水泵运行方式、动力系统结构的研究分析,提出一拖二自动工/变频切换控制方案。由于凝结水泵属一用一备运行方式,因此采用一拖二方案可以提高变频设备的利用率,保证系统具有良好的节能效果。另一方面,凝结水泵具有定期设备轮换的制度,为降低系统操作的难度,系统采用高压开关等自动切换装置,从而CONTROL ENGINEERING China版权所有,使得系统操作简便、安全可靠。具体系统结构原理如图2所示:

  图2系统结构原理图
  图2:系统结构原理图

  凝结水泵变频改造前,除氧器水位是通过改变凝结水泵出口调整门的开度进行的,调节线性度差,调整门存在较大的节流损失。同时由于频繁的对调整门进行操作,导致阀门的可靠性下降,影响机组的稳定运行(我公司1#机组曾发生三次调整门机械故障)。
  改造为高压变频器后,凝结水泵出口阀门处于全开位置(同时根据现场实际情况可将旁路门打开,可进一步降低凝结水系统的节流损失),仅在倒泵过程中由凝结水母管调整门来控制除氧器水位,正常运行时通过调节变频器的输出频率改变凝结水泵转速,达到调节出口流量控制除氧器水位的目的,满足运行工况的要求,图3为凝结水控制方案。


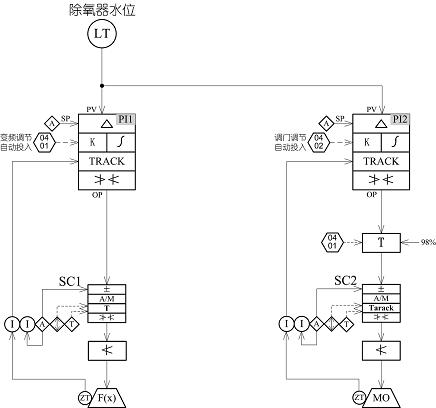

图3凝结水控制系统图
图3:凝结水控制系统图

  在图3中,采用双回路控制,主要是考虑调整门调节特性与变频器存在较大差异,单一控制回路的调节效果不好;通过变频运行后的实际效果,这种控制回路设计调节特性很好,两套回路切换平稳。

  3 改造中遇到的问题和解决的办法
  (1)高压变频调速凝结水泵运行时上水调整门打开,利用改变凝结水泵的转速调节除氧器水位造成凝结水压力较低,最大不超过2.8MPa。运行中凝结水压力随负荷降低而下降,为了保证其它设备所需凝结水的压力,设定变频调速系统的最低转速为30Hzwww.cechina.cn,对应凝结水泵的出口压力为1.2Mpa,修改减温水压力低保护关低旁逻辑。
  (2)由于变频凝结水泵用改变转速调节使得凝结水压力低,而定速凝结水泵仍为上水门调整、凝结水压力很高,运行一旦发生变频凝结水泵跳闸备用定速凝结水泵启动后凝结水压力、流量突然增大对除氧器水位造成很大的影响。针对此问题将控制逻辑修改为当变频泵或者变频泵高压开关事故跳闸,且发出联启定速泵的指令时,程序发出一个与汽轮机调速级压力具有函数关系的预置指令加到除氧器上水调整门,立即将上水调整门关至一定位置并且程序强制将调整门投入“自动”进行调节除氧器水位控制工程网版权所有,图4为#21凝结水泵变频跳闸后,#22备用工频凝结水泵联锁启动后水位与除氧器水位调整门的变化趋势图,在切换过程中,除氧器水位波动在正负20mm以内。

  图4切换过程中水位与阀门动作趋势
  图4:切换过程中水位与阀门动作趋势

  (3)运行变频凝结水泵跳闸备用定速凝结水泵联锁启动后凝结水压力突然升高对凝结水供其它辅助设备影响很大,特别是给水泵机械密封冷却水系统,由于给水泵机械密封冷却水差压一般维持在0.1MPa。针对此问题在给水泵机械密封冷却水调整门上预置一个与汽轮机调速级压力具有函数关系的指令,当备用工频凝结水泵联锁启动后将该指令输出至给水泵机械密封冷却水调整门,延时一段时间后系统切换至给水泵机械密封水差压自动调整回路。
  (4)凝结水泵再循环调整门是为了保证凝结水系统在低流量时凝结水泵在安全工作区内运行的,该控制回路的被调量是凝结水泵出口母管压力,当凝结水泵采用变频调速系统后,转速越低,出口压力越低,为了保证凝结水泵的安全,防止泵体汽蚀,在再循环调整门的控制指令输出上叠加一个与除氧器水位
