二次滤网是一种自动过滤污水的装置,可以强力清除污水中的杂物CONTROL ENGINEERING China版权所有,适用于火力或水力发电机组循环冷却水的过滤和其它工业循环冷却水的过滤,尤其是对一些以江、河、湖水为一次循环直供的厂家,其排污的效果更为明显。该设备具有结构合理、性能先进、自动化程度高、经济实用等优点。
1 二次滤网的工作原理
二次滤网的工作原理主要分为压差排污和时间排污两种情况。
第一种是压差排污www.cechina.cn,即根据压差的大小进行排污。二次滤网接入管道系统后,污水由下部进水口进入滤水器,过滤杂物后,水从出水口流出。当水中杂物通过网芯时,由于杂物的体积大于网芯孔的尺寸,从而被聚集在网芯的内侧表面上。当杂物聚积到一定的数量时,由于截流口的减压作用,从而造成进水口和出水口之间产生一定的压力差。当滤网进口压力表和出口压力表的水压差值增大到规定数值时,设备自动清洗排污。排污时,控制机构自动打开排污阀,水流对于附着在网芯的内侧表面上的杂物进行反向冲洗,经由排污管路和排污阀门排入冷却水的出水管中,将其排出滤网。当压力差值恢复到正常时,控制机构自动关闭排污阀,从而完成过滤排污的工作过程。
第二种是时间排污,即根据时间的
2 PLC选型与I/O点分配
根据二次滤网的工艺要求,PLC控制系统需要有一定电流容量的开关量输出点来控制主电机和排污阀门。要求PLC能够和上位操作界面进行通讯,在上位操作界面中实现对变量的监控和修改。要求能够对现场的压差信号进行采集,供CPU或上位操作屏幕显示。
根据统计,PLC控制系统的I/O点共有14个,其中开关量输入点8个,开关量输出点5个,模拟量输入点1个,没有模拟量输出点。根据输入和输出的要求,选用和利时HOLLiAS-LEC G3小型一体化PLC,CPU模块选择带有24点开关量的LM3107,其中开关量输入14点,开关量输出10点。该CPU模块的性能价格比很高,广泛用于工业控制的各个领域。对于现场模拟量的采集,选用4通道模拟量输入模块LM3310,该模块具有如下优点:
·采样精度高,常温下的满量程误差为0.2%。
·响应速度快,4个通道完成一次采样的时间为20ms。
·信号范围广,可以接收0~20mA电流信号、4~20mA电流信号和0~10V电压信号。
PLC的人机界面选用HITECH触摸屏。这些配置完全能够满足系统的要求。本系统的I/O点数分配如表1所示。

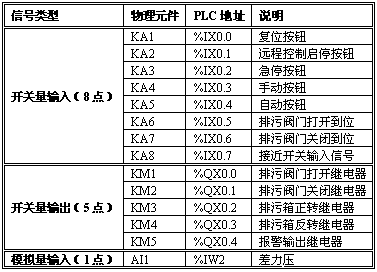

表1 PLC控制系统的I/O点分配
3 PLC控制系统软件设计
二次滤网过滤杂物后,滤芯脏污,水阻增大。当差压变送器输出值达到预设值A时www.cechina.cn,PLC得到差压变送器的信号,自动打开排污阀门进行自动排污。将杂物排出滤网后,当压差降到预设值B时CONTROL ENGINEERING China版权所有,PLC自动关闭排污阀门。如果压差没有下降,反而继续增加达到预设值C时,则PLC发出报警信号,同时停止执行电机,关闭排污阀门。之后应当进行检修,取出滤芯,进行清理或更换。PLC程序采用和利时的编程软件PowerPro完成CONTROL ENGINEERING China版权所有,程序流程图如图3所示。
图3 PLC程序流程图
4 结论
采用和利时HOLLiAS-LEC G3小型一体化PLC作为控制核心的二次滤网,可以广泛应用于电站、化工、印染、造纸等各种行业的供用水管道。通过PLC控制,可以自动启动排污阀门进行冲洗,具有清污效果强、排污耗水量少、运行安全可靠等优点。
参考文献
[1] 杭州和利时自动化有限公司. HOLLiAS-LEC G3小型一体化PLC硬件手册,2006
[2] 杭州和利时自动化有限公司. HOLLiAS-LEC G3小型一体化PLC软件手册,2006
[3] 杭州和利时自动化有限公司. HOLLiAS-LEC G3小型一体化PLC指令与功能块手册,2006
