摘要：介绍一种带以太网口的中西文VFD字符显示器，根据以太网口的实现方法、VFD的控制要点以及中西文字库的植入和程序的流程。该字符显示器为单位内部、公共场所的监控系统发布信息提供了完整的方案。

　　关键词：字库 Rabbit2000微处理器 以太网 VFD显示器

　　在一些单位内部、医院和公共场所的监控系统中，常要发布流动的信息。现采用Rabbit半导体公司Rabbit2000微处理器为主控制器，植入二级汉字字库和ASCII码字符字库，驱动Noritake公司（伊势电子工业株式会社）生产的真空荧光显示器（VFD）模块，只要通过10M以及网口或串行口输入要显示的信息内容控制工程网版权所有，要发布的信息就可以显示在VFD上。

　　1 10M以太网口的实现

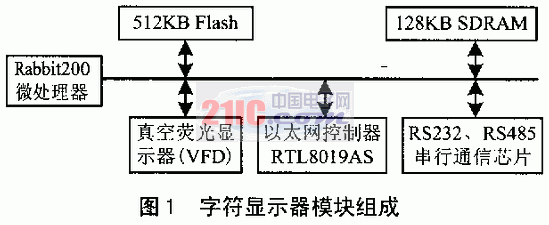

　　图1所示为字符显示器模块组成框图。

　　Rabbit2000微处理器Rabbit半导体公司生产的8位微处理器。它和Z80系列微处理器有相似的结构和高度的兼容性，但性能有很大的提高。要使以太网控制器RTL8019AS正常工作，Rabbit2000微处理器必须进行以下初始化。

　　*CR=0X60：选择页1寄存器控制工程网版权所有，使控制器处于离线状态

　　*设置以太网卡地址PAR0～PAR5；

　　*CR=0x21：选择页0寄存器，使控制器处于离线状态，中止远程DMA；

　　*RBCR0=0CONTROL ENGINEERING China版权所有，RBCR1=0：远程DMA的接收计数寄存器清零；

　　*CRDA0=0CONTROL ENGINEERING China版权所有，CRDA1=0x40：远程DMA起始地址为4000h；

　　*RCR=0X20：接收监控模式；

　　*TCR=0X02：环路测试模式；

　　*PSTART=0x46，BNRY=0x46：设置接收缓冲起始地址、接收和发送缓冲边界；

　　*PSTOP=0x80：设置接收缓冲的末地址；

　　*ISR=0xff：屏蔽所有中断；

　　*TPSR=0x40:发送缓冲从4000h开始；

　　*CR=0X61:选择页1寄存器；

　　*CURR=0x46：设置当前接收缓冲指针；

　　*CR=0x22：选择页0CONTROL ENGINEERING China版权所有，正常工作模式；

　　*TCR=0：发送器正常工作状态；

　　*RCR=0x04：允许接收广播包；

　　*ISR=0xff：清除所有中断。

　　Rabbit2000微处理器的软件开发平台Dynamic C集编程、编译、链接、调试、下载于一体，并有完善的TCP/IP协议栈，配备各种I/O驱动函数库。建立SOCKET后，直接调用sock_init()函数可实现TCP包的初始化。根据需要，调用int sock_read（void *sCONTROL ENGINEERING China版权所有,byte *dp,int len）等函数可实现TCP包的接收；调用int sock_write(void *sCONTROL ENGINEERING China版权所有,byte *dp,int len)等函数可实现TCP包的发送。

　　2 VFD模块的控制

　　VFD模块包括显示器、显示驱动、存储显示内容的RAM、微处理器以及控制接口。模块控制接口的引脚和功能如表1所列。

　　表1 VFD显示模块引脚功能

　　引    脚
　　功      能

　　D0D7 数据线（输入/输出） WR 写信号（输入） RD 读信号（输入） CS 片选信号（输入） C/D 命令/数据选择信号（输入）
　　C/D="1"命令
　　C/D="0"数据 FPR 帧信号（输出）（一个显示帧输出个脉冲） BL 显示空白信号（输入）
　　VFD显示模块共有23条指令，通过C/D引脚来区别命令和数据。以下就是一个向显示模块发出命令或写入数据的子函数：当flag=1时控制工程网版权所有，ldata为对显示模块发出的命令；当flag=0时，ldata为对显示模块写入的数据。子函数用汇编语言写成，主要目的是为了节约机器的运行时间。

　　root void VFD_C_D(char flag,char ldata){

　　#asm

　　pop h1 ;弹出跳入地址

　　ex de,h1 ;保存

　　pop h1 ;弹出flag

　　ioi ld a,(PEDR)

　　bit 0,1

　　jr Z,VFD_C_D0 ;判断flag的值

　　set V_CD,a ；准备发命令

　　jp VFD_C_D1

　　VFD_C_D0:res V_CD,a ；准备写入数据

　　VFD_C_D1:res V_CsCONTROL ENGINEERING China版权所有,a

　　ioi ld(PEDR),a ;C/D信号发出

　　pop h1 ；弹出ldata

　　ld,b,1

　　ld hl,WR_ADD ；读显示模块的外部地址

　　ioe ld(h1),b ;将ldata发出

　　set V_CsCONTROL ENGINEERING China版权所有,a

　　set V_CD,a

　　ioi ld
