手机、手持无绳电话、对讲机之类的手持通信产品都使用电池作为电源的，因此管理好电池电力的使用，可以延电池的寿命，提高使用效率，用科技的方法挖掘电池的潜力，可以获得更经济的利益。手机的LCD彩屏需要高亮度的白光LED去电亮，白光LED需要供给稳定的5V工作电压或恒定的电流，如果工作电压下降，会影响白光LED的亮度，LCD彩屏的显示效果就不理想、颜色不鲜明。白光LED的电源不能直接到电池上，因为电池一开始使用，电压就递减，影响使用效果。所以在电路设计上需要使用一个升压型的电荷泵，把递降的电压在一段较长的时间内稳定在5V控制工程网版权所有，充分挖掘电池的潜力，提高使用经济效益。

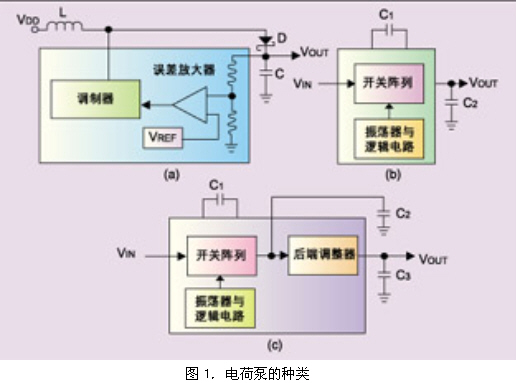

　　1)      电荷泵的种类

　　 开关式调整器升压泵 (图1.a)

　    无调整电容式电荷泵(图1.b)

　　 可调整电容式电荷泵(图1.c)

　　三个电路的工作过程均为：首先贮存能量，然后以受控方式释放能量，以获得所需的输出电压。开关式调整器升压泵采用电感器来贮存能量，而电荷泵采用电容器。

　　1

　　电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升CONTROL ENGINEERING China版权所有，采用电容器来贮存能量。电荷泵是无须电感的，但需要外部电容器。工作于较高的频率，因此可使用小型陶瓷电容(1μF)，使空间占用最小，使用成本低。电荷泵仅用外部电容即可提供±2倍的输出电压。其损耗主要来自电容器的ESR(等效串联电阻)和内部开关晶体管的RDS（ON）。电荷泵转换器不使用电感，因此其辐射EMI可以忽略。输入端噪声可用一只小型电容滤除。它

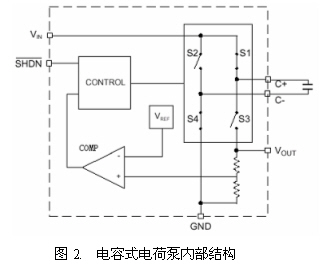

　　输出电压是工厂生产精密予置的,调整能力是通过后端片上线性调整器实现的，因此电荷泵在设计时可按需要增加电荷泵的开关级数，以便为后端调整器提供足够的活动空间。电荷泵十分适用于便携式应用产品的设计。从电容式电荷泵内部结构来看,它实际上是一个片上系统(图2)。

　　1)      电荷泵选用要点

　　作为一个设计工程师选用电荷泵时必然会考虑以下几个要素：

　   转换效率要高

　　无调整电容式电荷泵        90%

　　可调整电容式电荷泵        85%

　　开关式调整器              83%

　　 静态电流要小，可以更省电；

　　输入电压要低，尽可能利用电池的潜能；

　  噪音要小，对手机的整体电路无干扰；

　 功能集成度要高，提高单位面积的使用效率CONTROL ENGINEERING China版权所有，使手机设计的更小巧；

　　 足够的输出调整能力，电荷泵不会因工作在满负荷状态而发烫；

　　封装尺寸小是手持产品普遍要求；

　　 按装成本低，包括周边电路少占PCB板面积小，走线少而简单；

　　 具有关闭控制端控制工程网版权所有，可在长时间待机状态下关闭电荷泵，使供电电流消耗近乎为0。

　　2)      几种不同的电荷泵

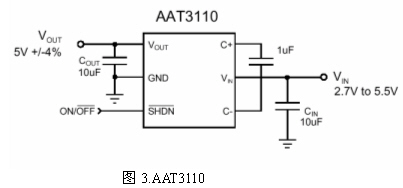

　　输出并联稳压供电，周边零件少，走线简单，转换效率高的AAT3110（图3）

　　 输出供电需要单独走线的LM2794（图.4）

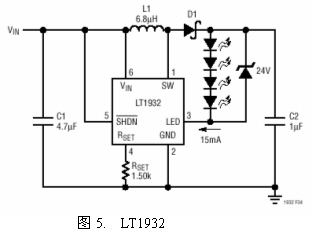

　　恒流输出串联供电的LT1932（图.5)

　　1)      AAT3110电荷泵的性能

　　AAT3110微功率升压电荷泵是美研诺逻辑科技有限公司（AATI）开发的微功率开关电容器电压提升转换器，它可以提供一个稳定的5V输出，应用时没有其它升压泵运作所必需的电感器，周边只使用三个小的陶瓷电容器，它能输出100mA电流。它可以驱动4-5个白色或蓝色LED，以满足彩色LCD背光的应用。

　　AAT3110的特点是非常低的静态电流和高的转换效率，负载范围大，是电池电源应用的理想器件。AAT3110工作在电压升压状态控制工程网版权所有，在750KHz高频运作，使用脉冲跳跃技术，从变化的输入电压中提供一个稳定输出电压。输入电压范围2.7V-5.5V，输
