摘要：本文介绍了彩色STN-LCD模块的内部结构、主要器件，以及设计选用要求。

　　关键词：彩色STN-LCD模块  LCM  LED  电荷泵  升压器  LDO  背光板

　　越来越多的手机、PDA、数码相机和视屏游戏机采用STN-LCD全彩色显示器，因此，STN-LCD彩屏模块(LCM—LCD Module)的需求量激增，产的LCD液晶显示器的质量已可与国外的媲美，许多手机设计、生产厂商开始要求使用国内LCD厂家生产的LCD彩屏模块。2001年全世界生产手机3.8亿部CONTROL ENGINEERING China版权所有，2003年将增到4.3亿部，2005年将增长到5.2亿部。2004年LCM彩屏手机会占整个手机产量的35-40%，因此STN-LCD彩屏模块（LCM）的年需求量会增长到几亿块。

　　LCM内部结构

　　STN-LCD彩屏模块的内部结构如图1所示，它的上部一块由偏光片、玻璃、液晶组成的LCD屏，其下是白光LED和背光板，还包括LCD的驱动IC，和给LCD驱动IC提供一个稳定电源的低压差稳压器（LDO），二到八颗白光LED，LED驱动的升压稳压I

　　LCM电路结构

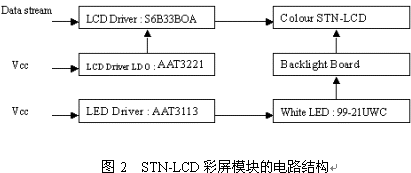

　　STN-LCD彩屏模块的电路结构如图2所示，外来电源Vcc经LDO降压稳压，向LCD驱动IC如三星的S6B33BOA提供工作电压，驱动彩色STN-LCD的液晶显示图形和文字；外来电源Vcc经电荷泵升压稳压www.cechina.cn，向白光LED如99-21UWC提供恒定的恒压、恒流电源，LED的白光经背光板反射控制工程网版权所有，使LCD液晶的65K色彩充分表现出来，LED的亮度直接影响LCD色彩的靓丽程度。

　　LCM主要光电器件

　　l Colour STN-LCD
　　l LCD Driver ： S6B33BOA
　　l LCD Driver LDO ：AAT3221-2.8V  AAT3221-3.0V
　　l White LED ： 99-21UWC/TR8 99-215UWC/TR8
　　l LED Driver ： AAT3110  AAT3113  AAT3123  AAT3134 NCP5007   NCP5008/9
　　l Backlight Board

　　LCD

　　LCD液晶显示器是英文Liquid Crystal Display的简称，LCD属于平面显示器的一种，依驱动方式来分类可分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）以及主动矩阵驱动（Active Matrix）三种。其中，被动矩阵型又可分为扭转式向列型（Twisted Nematic；TN）、超扭转式向列型（Super Twisted Nematic；STN）及其它被动矩阵驱动液晶显示器；而主动矩阵型大致可区分为薄膜式晶体管型（Thin Film Transistor；TFT）及二端子二极管型（Metal/Insulator/Metal；MIM）二种方式。TN、STN及TFT型液晶显示器因其利用液晶分子扭转原理之不同，在视角、彩色、对比及动画显示品质上有高低层次之差别，使其在产品的应用范围分类亦有明显区隔。以目前液晶显示技术所应用的范围以及层次而言，主动式矩阵驱动技术是以薄膜式晶体管型（TFT）为主流，多应用于笔记本电脑及动画、影像处理产品。而单纯矩阵驱动技术目前则以扭转向列（TN）、以及超扭转向列（STN）为主，STN液晶显示器经由彩色滤光片（color filter），可以分别显示红、绿、蓝三原色，再经由三原色比例之调和，可以显示出全彩模式的真彩色。目前彩色STN-LCD的应用多以手机、PDA、数码相机和视屏游戏机消费性产品以及文书处理器为主。

　　LCD驱动IC

　　LCD驱动IC多选用日立、三星公司产品，如三星公司的S6B33BOA是一颗具有很好性能/价格比的65K色彩饱和度的STN-LCD驱动IC。

　　由于手机、PDA、数码相机和视屏游戏机消费性产品都是以电池为电源的，随着使用时间的增长，电源电压波动较大，LCD驱动IC需要一个稳定的工作电压控制工程网版权所有，因此设计电路时往往经由一个低压差稳压器(LDO)提供一个稳定的2.8V或3.0V电压，如AAT3221。

　　白光LED

　　按背光源的设计要求，需要前降电压（VF）、前降电流（IF）小，亮度高（500-1800mcd）的白光LED。以手机LCM为例，目前都使用3--4颗白光LED，随着LED的亮度增加和手机厂商要求降低成本和功耗www.cechina.cn，予计到2004年中LCM都会选用2颗高亮度白光LED（1200—2000mcd）。PDA和Smartphone由于LCD屏较大会按需要使用4--8颗白光LED。

　　EL 99-2
