1 引 言

　　目前，随着电信部门电话主叫识别（来电显示）业务的普遍开通，具有主叫识别功能的电话机越来越普及。根据个情况，我们设计了一台可以测试主叫识别功能的多功能电话测试仪，采用了CML（ConsumerMicrocircuit Limited）公司的CMX860作为其中来电显示测试电路的核心元件CONTROL ENGINEERING China版权所有，单片机采用了SST89C58。

　　1．1 CMX860简介

　　CMX860一块通用的低功耗电话机信令收发集成电路。CMX860包含DTMF编码解码器、V．23调制解调器，具有铃流检测、话机摘机检测等功能，它可以广泛应用于由线路提供电源的电话设备。

　　CMX860的主要特性有:(1)提供V．23 1200／75bps的FSK信号发送和接收；(2)双音多频及音频信令的发送和接收；(3)用户线端和电话机端驱动；(4)呼叫进程解码；(5)来电等候信号的产生和检测；(6)“C－BUS”串行总线接口；(7)低功耗工作方式。

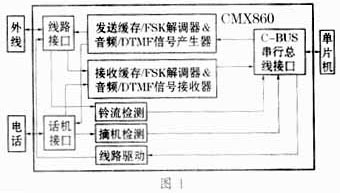

　　图1是CMX860的原理框图。CMX860包括SSOP及SOIC两种封装，共28脚。具体管脚图及管脚

　　说明请见CMX860

　　1.2 SST89C58简介

　　单片机SST89C58与标准的8052引脚、指令和片内资源全兼容。SST89C58的优点是包含36KB高性能的Flash，既可以存储程序，也可保存数据，简化了系统设计，省去了通常外部扩展的24XX系列或93XX系列的外部Flash，元件数目减少，系统可靠性增加，总体成本降低。SST89C58的另一个优点是保密性好，不易被解密或仿制。

　　2　CMX860与单片机的连接

　　CMX860的一个显著特点是它的所有编程功能可以通过一个称为C－Bus（C总线）的串行总线接口来完成。单片机通过C－Bus与CMX860连接，C－Bus串行总线可在单片机和CMX860内部寄存器间进行数据、控制或状态信息的传送。

　　2．1　CMX860与单片机的硬件连接

　　CMX860的C－Bus接口兼容于大多数通用的单片机串行接口，而且可与单片机的通用I／O管脚连接。本系统采用SST89C58的P1口的P1．4、P1．5、P1．6、P1．7脚与CMX860的C－Bus接口连接。具体连接如图2所示。

　　CMX860各引脚功能：CSN脚作为使能脚，DATA脚从单片机接收串行数据信号，CLK脚从单片机接收串行时钟信号，REDA脚向单片机发送串行数据信号。

　　2．2　单片机对CMX860编程

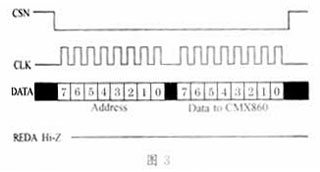

　　根据C－Bus接口的时序，在串行输入时钟的上升沿，从单片机命令数据线上送来的数据被锁进　　CMX860。当串行时钟为高电平时，从CMX860送到单片机的响应数据有效。在数据传送期间，CSN线（使能端）必须保持低电平，而在两次传输之间保持高电平。具体传送过程中www.cechina.cn，首先由单片机发送给CMX860一个字节表示CMX860内部寄存器地址（CMX860内部寄存器说明及地址参见参考文献〔1〕），接着控制工程网版权所有，由单片机发给CMX860的只写存储器一个或多个的数据字节控制工程网版权所有，或者单片机从CMX860的只读存储器读出一个或多个数据字节，从而完成对CMX860的控制编程。图3是由单片机向CMX860发出一个地址信号和一个数据信号的时序图。

　　下面是单片机与CMX860通信的几个子程序：

　　（1）单片机向CMX860写入一个字节信息子程序控制工程网版权所有，信息存在寄存器A中。

　　OUT　BYTE：MOV R7，＃8

　　OUTB1: CLR CLK；时钟信号置为低电平

　　RLC A；从A中读出一比特

　　MOV DATE,C；将一比特信息放入DATA数据线上

　　SETB CLK；时钟信号置为低电平

　　RLCA；从A中读出一比特

　　MOV DATE，C；将一比特信息放入DATA数据线上

　　SETB CLK；时钟信号置为高电平，在时钟的上升沿时DATA数据线上数据被送入CMX860

　　DJNZR7，OUTB1；总共输入8比特CLR CLKRET

　　（2）单片机从CMX860读出一个字节信息子程序，信息存入寄存器A中。

　　IN BYTE：MOV R7，＃8

　　INB1: CLR CLK；时钟信号置为低电平

　　NOP

　　SETBCLK；时钟信号置为高电平

　　MOV C，SOUT；在时钟信号为高电平时将RDDA数据线上的数据比特读入单片机

　　RLCA；将数据比特存入寄存器A中

　　DJNZR7，INB1；共读入8个比特

　　CLR CLK

　　RET

　　（3）单片机向CMX860特定寄存器写入一个字节信息子程序。

　　WRITE BYTE:CLR CSN；使能端置为低电平

　　MOV A,A
