1  前言
　　有机发光显示器（Organic Light Emitting Display，OLED）一种新型发光和显示器件。OLED实质上是一个薄膜器件www.cechina.cn，它的发光层是有机材料层，当有电流通过时，些有机材料就会发光。与传统的液晶显示器（LCD）相比，除了无需背光源外，OLED显示屏可实现低于1mm的厚度，这为实现软体显示提供了可能，此外可视角度更大，亮度更高控制工程网版权所有，色彩更加丰富。OLED可广泛应用于手持设备、通信终端、仪器仪表等领域。

　　2  模块结构

　　下面以维信诺VGG12864E-S001模块为例，介绍OLED的模块结构。

　　2.1  模块框图

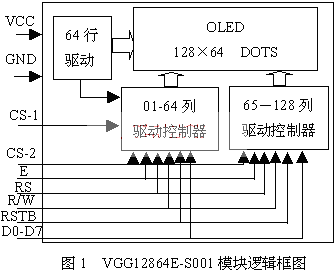

　　VGG12864E-S001 模块的OLED 显示屏为128 列，64 行结构。使用两片列驱动控制器CONTROL ENGINEERING China版权所有，每片有64 路输出，分别驱动1-64 列和65-128 列；使用一片有64 行输出的行驱动器。图1为其模块逻辑电路和接口电路框图。

　　2.2 引脚说明

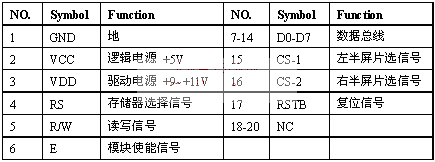

　　表1是VGG12864E-S001的引脚功能说明。

　　表1 VGG12864E-S001引脚功能表

　　3&nbs

　　在实际应用中，VGG12864E-S001模块与微处理器的连接方式有两种控制工程网版权所有，一种为直接访问方式，一种为间接访问方式。下面以直接访问方式为例，介绍与8031的连接电路。

　　3.1 驱动电源转换电路设计

　　多数嵌入式系统中只由外部提供+5V单电源，因此必须为OLED提供驱动电源转换电路。LTC3459是Linear Technology公司推出的升压芯片。其输入电压为+1.5V～+5.5V，输出电压为+2.5V～+10V。其最大静态电流为20mA，当转换器处于关闭模式时，其剩余工作电流低于1mA。图2为其典型电路，输出电压为+10V，满足VGG12864E-S001模块+9V～+11V的驱动电压输入要求。

　　3.2 接口电路

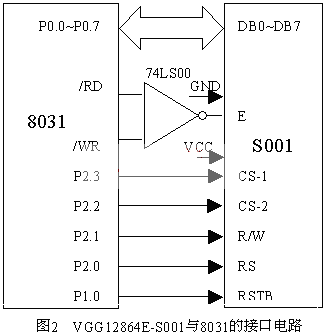

　　直接访问方式就是将模块的接口作为存储器或I/O 设备直接挂在计算机总线上，计算机以访问存储器或I/O 设备的方式对模块操作。图3是直接访问方式的接口实用电路图。

　　3.3 应用程序举例

　　本程序显示字符"Tel:62780866"

　　ORG 0000H
　　AJMP MAIN
　　COM     EQU  20H    ;指令寄存器
　　DAT     EQU  21H    ;数据寄存器
　　PAGE    EQU  31H   ;页地址寄存器D2,D1,D0
　　；以下读、写地址分配略
　　MAIN:     MOV   SP,#60H
　　ACALL    INT
　　ACALL    CLEAR
　　MOV      PAGE, #85H
　　MOV      COLUMN控制工程网版权所有,#30H     ;起始列为第48列
　　MOV      CODE,#00H        ; T
　　ACALL    CWPR
　　MOV      PAGE,#85H
　　MOV      COLUMN控制工程网版权所有,#01H     ; e
　　MOV      CODE,#45H
　　ACALL    CWPR
　　MOV      PAGE,#85H
　　MOV      COLUMN控制工程网版权所有,#02H
　　MOV      CODE,#4CH        ; l
　　ACALL    CWPR
　　MOV
