随着社会生产不断进步和人们生活节奏不断加快，人们对生产效率也不断提出新要求。由于微电子技术和计算软、硬件技术的迅猛发展和现代控制理论的不断完善，使机械手技术快速发展，其中气动机械手系统由于其介质来源简便以及不污染环境、组件价格低廉、维修方便和系统安全可靠等特点，已渗透到工业领域的各个部门，在工业发展中占有重要地位。本文讲述的气动机械手有气控机械手、XY轴丝杠组、转盘机构、旋转基座等机械部分组成。主要作用是完成机械部件的搬运工作，能放置在各种不同的生产线或物流流水线中，使零件搬运、货物运输更快捷、便利。

　　一 四轴联动简易机械手的结构及动作过程

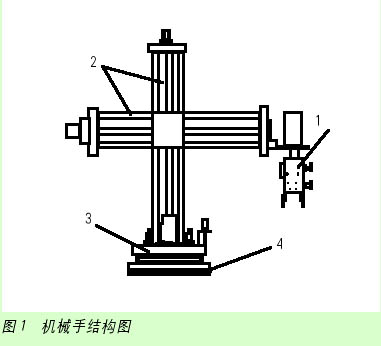

　　机械手结构如下图1所示，有气控机械手(1)、XY轴丝杠组(2)、转盘机构(3)、旋转基座(4)等组成。

　　其运动控制方式为：(1)由伺服电机驱动可旋转角度为360°的气控机械手(有光电传感器确定起始0点)；(2)由步进电机驱动丝杠组件使机械手沿X、Y轴移动(有x、y轴限位开关)；(3)可回旋360°的转盘机构能带动机械手及丝杠组自由旋转(其电气拖动部分由直流电动机、光电编码器、接近开关等组成)；(4)

　　其工作过程为：当货物到达时，机械手系统开始动作；步进电机控制开始向下运动，同时另一路步进电机控制横轴开始向前运动；伺服电机驱动机械手旋转到达正好抓取货物的方位处，然后充气，机械手夹住货物。

　　步进电机驱动纵轴上升，另一个步进电机驱动横轴开始向前走；转盘直流电机转动使机械手整体运动，转到货物接收处；步进电机再次驱动纵轴下降，到达指定位置后，气阀放气，机械手松开货物；系统回位准备下一次动作。

　　二 控制器件选型

　　为达到精确控制的目的，根据市场情况，对各种关键器件选型如下：

　　1. 步进电机及其驱动器

　　机械手纵轴(Y轴)和横轴(X轴)选用的是北京四通电机技术有限公司的42BYG250C型两相混合式步进电机，步距角为0.9°/1.8°，电流1.5A。M1是横轴电机CONTROL ENGINEERING China版权所有，带动机械手机构伸、缩；M2是纵轴电机，带动机械手机构上升、下降。所选用的步进电机驱动器是SH-20403型，该驱动器采用10～40V直流供电，H桥双极恒相电流驱动，最大3A的8种输出电流可选，最大64细分的7种细分模式可选，输入信号光电隔离，标准单脉冲接口，有脱机保持功能，半密闭式机壳可适应更恶劣的工况环境，提供节能的自动半电流方式。驱动器内部的开关电源设计，保证了驱动器可适应较宽的电压范围，用户可根据各自情况在10～40VDC之间选择。一般来说较高的额定电源电压有利于提高电机的高速力矩，但却会加大驱动器的损耗和温升。本驱动器最大输出电流值为3A/相(峰值)，通过驱动器面板上六位拨码开关的第5、6、7三位可组合出8种状态，对应8种输出电流，从0.9A到3A以配合不同的电机使用。本驱动器可提供整步、改善半步、4细分、8细分、16细分、32细分和64细分7种运行模式，利用驱动器面板上六位拨码开关的第1、2、3三位可组合出不同的状态。

　　2. 伺服电机及其驱动器

　　机械手的旋转动作采用松下伺服电机A系列小惯量MSMA5AZA1G，其额定输出50W、100/200V共用，旋转编码器规格为增量式(脉冲数2500p/r、分辨率10000p/r、引出线11线）；有油封控制工程网版权所有，无制动器，轴采用键槽连接。该电机采用松下公司独特算法，使速度频率响应提高2倍，达到500Hz ；定位超调整定时间缩短为以往松下伺服电机产品V系列的1/4。具有共振抑制功能、控制功能、全闭环控制功能，可弥补机械的刚性不足，从而实现高速定位www.cechina.cn，也可通过外接高精度的光栅尺，构成全闭环控制，进一步提高系统精度。具有常规自动增益调整和实时自动增益调整两种自动增益调整方式，还配有RS-485、RS-232C 通信口，使上位控制器可同时控制多达16个轴。伺服电机驱动器为A系列MSDA5A3A1A，适用于小惯量电动机。

　　3. 直流电机

　　可回旋360°的转盘机构有直流无刷电机带动，系统选用的是北京和时利公司生产的57BL1010H1无刷直流电机，其调速范围宽、低速力矩大、运行平稳、低噪音、效率高。无刷直流电机驱动器使用北京和时利公司生产的BL-0408驱动器CONTROL ENGINEERING China版权所有，其采用24～48V直流供电，有起停及转向控制、过流、过压及堵转保护CONTROL ENGINEERING China版权所有，且有故障报警输出、外部模拟量调速、制动快速停机等特点。

　　4. 旋转编码器

　　在可回旋360°的转盘机构上，安装有OMRON公司生产的E6A2增量型旋转编码器，编码器将信号传给PLC，实现转盘机构的精确定位。

　　5. PLC的选型
