PLC （可编程控制器）技术已广泛应用于各控制领域控制工程网版权所有，尤其是在工业生产过程控制中，它具有其它控制器无可比拟的优点，可靠性高、抗干扰能力强，在恶劣的生产环境里，仍然可以十分正常地工作。作为PLC本身，它的故障发生率非常低，但对以PLC为核心的PLC控制系统而言，组成系统的其他外部元器件（如传感器和执行器）、外部输入信号和软件本身，都很可能发生故障，从而使整个系统发生故障，有时还会烧坏PLC，使整个系统瘫痪CONTROL ENGINEERING China版权所有，造成极大的经济损失，甚至危及人的生命安全。所以技术人员必须熟悉PLC 技术,并能够熟练地诊断和排除PLC在运行中的故障。PLC控制系统故障诊断技术的基本原理是利用PLC的逻辑或运算功能，把连续获得的被控过程的各种状态不断地与所存储的理想（或正确）状态进行比较．发现它们之间的差异，并检查差异是否在所允许的范围内（包括时间范围和数值范围）。若差异超出了该范围，则按事先设定的方式对该差异进行译码，最后以简单的、或较完善的方式给出故障信息报警。故障诊断的功能包括故障的检测和判断及故障的信息输出。常见的PLC控制系统中，其故障的情况是多种多样的。
PLC控制系统的一般结构和故障类型
因为PLC本身的故障可能性极小，系统的故障主要来自外围的元部件，所以它的故障可分为如下几种：
（1）输入故障www.cechina.cn，即操作人员的操作失误；
■传感器故障；
■执行器故障；
■PLC软件故障
这些故障，都可以用合适的故障诊断方法进行分析和用软件进行实时监测，对故障进行预报和处理。
PLC控制系统的故障诊断方法
PLC控制系统故障的宏观诊断
故障的宏观诊断就是根据经验，参照发生故障的环境和现象来确定故障的部位和原因。PLC控制系统的故障宏观诊断方法如下：
■是否为使用不当引起的故障，如属于这类故障，则根据使用情况可初步判断出故障类型、发生部位。常见的使用不当包括供电电源故障、端子接线故障、模板安装故障、现场操作故障等。
■如果不是使用故障，则可能是偶然性故障或系统运行时间较长所引发的故障。对于这类故障可按PLC的故障分布，依次检查、判断故障。首先检查与实际过程相连的传感器、检测开关、执行机构和负载是否有故障：然后检查PLC的I/O模板是否有故障：最后检查PLC的CPU是否有故障。
■在检查PLC本身故障时，可参考PLC的CPU模板和电源模板上的指示灯。
■采取上述步骤还检查不出故障部位和原因，则可能是系统设计错误，此时要重新检查系统设计，包括硬件设计和软件设计。
故障自诊断是系统可维修性设计的重要方面控制工程网版权所有，是提高系统可靠性必须考虑的重要问题。自诊断主要采用软件方法判断故障部分和原因。不同控制系统自诊断的内容不同。PLC有很强的自诊断能力，当PLC出现自身故障或外围设备故障，都可用PLC上具有的诊断指示功能的发光二极管的亮、灭来查找。
总体诊断

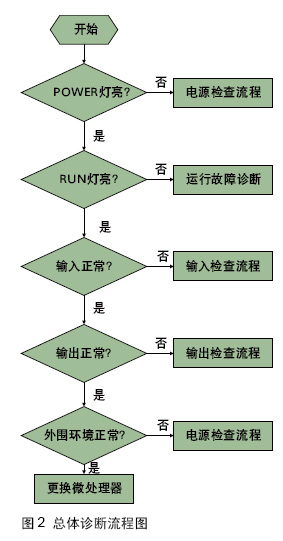

根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障，如图2所示。
电源灯不亮,需对供电系统进行诊断.如果电源灯不亮,首先检查是否有电,如果有电,则下一步就检查电源电压是否合适,不合适就调整电压,若电源电压合适,则下一步就是检查熔丝是否烧坏,如果烧坏就更换熔丝检查电源,如果没有烧坏,下一步就是检查接线是否有误,若接线无误,则应更换电源部件.
运行故障诊断

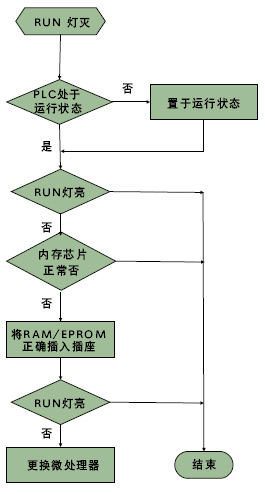

电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行。检查流程如图3所示.
图3 运行故障诊断流程图
输人输出是PLC与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线、接线端子、保险丝等元件状态有关。
出现输入故障时，首先检查LED电源指示器是否响应现场元件（如按钮、行程开关等）。如果输入器件被激励（即现场元件已动作），而指示器不亮CONTROL ENGINEERING China版权所有，则下一步就应检查输入端子的端电压是否达到正确的电压值。若电压值正确，则可替换输入模块。若一个LED逻辑指示器变暗，而且根据编程器件监视器、处理器未识别输入，则输入模块可能存在故障。如果替换的模块并未解决问题且连接正确，则可能是I／O机架或通信电缆出了问题。
出现输出故障时，首先应察看输出设备是否响应LED状态指示器。若输出触点通电，模块指示器变亮，输出设备不响应。那么，
