通过对一个实际应用项目的详细分析，说明了ABB i-bus EIB系统在智能建筑应用中体现出来的巨大优势。

　　欧洲安装总线(EIB，European Installation Bus)在亚洲称为电气安装总线（Electrical Installation Bus），是电气布线领域使用范围最广的行业规范和产品标准。EIB标准的制定，不仅提高了人们的生活水准，更标志着多家产品的兼容性和新旧产品的兼容性，使得用户在使用时更加方便。

　　在EIB电气安装总线的标准上，ABB开发出一套自动开关、控制及监控系统——ABB i-bus EIB智能安装系统。系统的所有功能都通过一条总线来控制，可以完成照明、电动百叶窗、供暖系统和空调系统控制、负荷管理、指示、信号、操作控制及安保监控。该系统也可以与建筑设施管理系统的其他系统相连接控制工程网版权所有，应用范围非常广泛控制工程网版权所有，适用于展览馆、银行、商业及工业大厦、体育馆、博物馆、飞机场等不同的建筑。

　　系统工作原理
　　采用ABB i-bus EIB系统后，电器设备的开关将不再像图1所示的传统方式那样用面板开关直接对电源线进行分断，而是由传感器

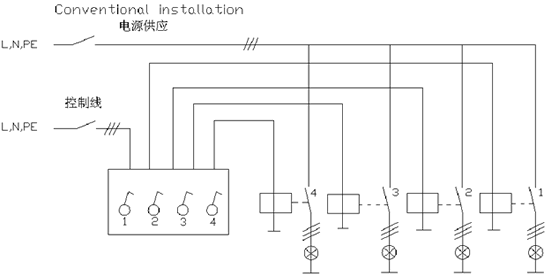

　　图1 传统方式的电气安装

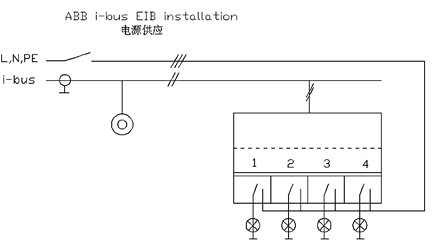

　　图2 应用ABB i-bus EIB系统的电气安装

　　在以往的楼宇技术中，每个功能都有自己独立的系统，产品的不兼容性造成了工程的复杂性，导致了电缆成本和人工的大量浪费。另外，由于供热、百叶窗、照明等控制功能的实现都需单独的外部传感器CONTROL ENGINEERING China版权所有，造成了使用的不便，如图3所示。

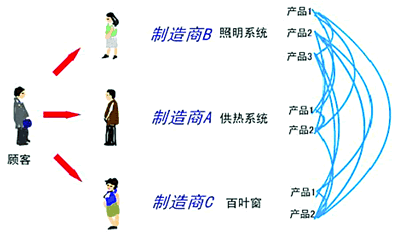

　　图3 传统方式的布线

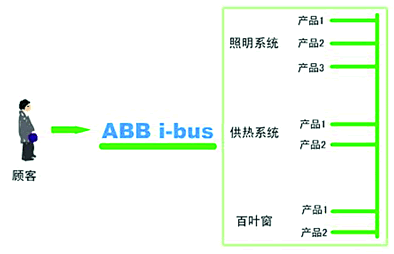

　　图4 ABB i-bus EIB系统布线

　　ABB i-bus EIB系统使这些困扰工程的问题都迎刃而解。该系统只需通过一根电缆就可以将整个系统全部连接起来，高效而经济，使用时更显得简捷方便，如图4所示。依据客户的需求，还可以随时改变系统功能。

　　系统的基本结构
　　ABB i-bus EIB系统结构的性能使系统可以单一使用，也可以综合使用。系统的基本构成是线，多达64个i-bus总线元件设备连接于总线，组成最小总线线路结构。线与线之间通过线路耦合器进行连接，15条线组成一个区域。通过15个区域耦合器，15个区域可以相互连接，从而构成一个完整的系统。ABB i-bus EIB系统最多能够支持14 400个元件。一些总线元件还可以控制多达8个独立的电路。一根线的最大长度为1000m，两个元件之间的最大距离为700m。在实际应用中，如果线长需要超过1000m，可采用中继器或光纤连接的方式将线长加以扩展。

　　ABB i-bus EIB系统的结构使得系统排列紧密、层次分明，且有利于将来对系统的进一步扩容，真正体现了EIB系统的灵活性，这是传统的布线方式所无法比拟的。

　　设计过程
　　基本的ABB i-bus EIB智能安装系统设计过程如下。
　　● 设计之前，需要了解用户需求。首先需要知道的是房屋结构。

　　● 了解房屋内所有灯光的布置情况www.cechina.cn，哪些是需要控制开闭的灯，哪些是需要调光的灯。驱动器有两种，控制开闭的灯要用双值输出驱动器，控制调光的灯要用调光驱动器。

　　● 布置开关面板。在房屋的某些地方使用二联面板，在餐厅、几个卧室使用五联面板CONTROL ENGINEERING China版权所有，走廊、楼梯等处还需要安置移动探测器。这是整个系统中非常重要的一部分。

　　● 除了照明使用的器件以外，居室中还要安置完善的安保系统，如门禁开关、烟雾报警器和玻璃破碎器等，并通过区域终端与i-bus系统相连。

　　● 选定元器件后，就可以设计出i-bus系统图和照明线路图。器件安装完毕就可以进行i-bus总线连接，使这些独立的元器件成为一个功能完善的智能系统。总线的连接可以是线状、树状、星状等。安装非常方便，同时也方便扩容和改装。

　　● 最后需要进行动力电缆的连接，动力线要从照明配件箱分别连接到每一个回路。

　　应用实例
　　西安邮电学院图文信息中心是一座现代化的多功能图文信息中心，内设有图书阅览室、电子阅览、图书借阅、报告厅、电子计算机室等，总建筑面积约15 000m2。该中心应用ABB i-bus EIB系统来承担照明系统的控制，包括电子阅览、借阅大厅、多功能厅等的照明控制。

　　整个图文信息中心智能照明控制主要包括三种控制方式：光控、中央控制系统（采用WinSwich应用模拟软件）、红外遥控及Triton面板手动场景控制。三种控制方式相互配合、互不干扰，形成了一个完整的控制系统。

　　在图文信息中心底层值班室内设有i-bus智能主控机，通过显示终端的模拟图，全面掌控整个大楼的照明灯具运行情况，可及时调整以便合理控制相应区域的照明，
