一、 前言

　　自动化控制设备中常用到人机界面（HMI）和PLC组成的系统，开发者在HMI和PLC的连接调试过程中常需要使用基于PC 机Windows平台下的工具软件对HMI及PLC的程序进行修改；当某些HMI画面组态软件没有“在线模拟”功能（大多数文本HMI软件）时，开发者就必须频繁交替拔插PC、HMI及PLC三者间的通讯电缆。由于电缆拔插时还需关闭所连设备的电源www.cechina.cn，使得开发调试工作及不方便。

　　为了解决这一问题控制工程网版权所有，在此介绍一种利用运行于PC Windows平台下的“ComCaptureV2.0串口工具”软件来进行串口通讯“虚拟”连接的调试方法，从而避免开发人员在串口设备调试过程中频繁地拔插通讯电缆。（以下说明以三菱PLC和POP-HMI文本人机界面为例）

　　二、 方法原理及使用步骤

　　1、硬件连接原理如图（一）：

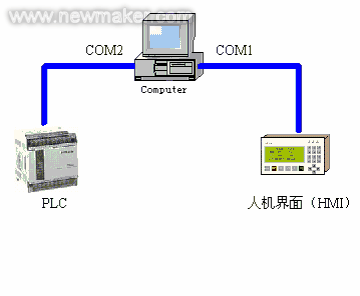

图（一）：硬件连接示意图

　　PLC和HMI分别连接在PC机的两个串口COM1、COM2上，PC机的操作系统为Windows98以上。

　　2、本文中所

　　带两个串口的PC个人计算机
　　POP-HMI文本人机界面、POP-HMI与PC的串口通讯电缆
　　三菱FX系列PLC、三菱PLC与PC的串口通讯电缆
　　ComCapture V2.0串口工具软件
　　POP-HMI画面组态软件JB-HMI V2.6
　　三菱PLC编程软件FX-PCS

　　3、使用步骤如下：

　　第一步：硬件连接操作

　　将工程所需的三菱PLC及POP-HMI小型人机界面如图（一）分别接至计算机的两个串行端口COM1、COM2，然后给两个串口设备上电。（ 注意：严禁带电拔插串口的通讯电缆 ）

　　第二步：对PLC和HMI操作

　　A) 用三菱PLC编程软件将已编辑好的PLC程序由串口COM2下载至PLC，然后断开三菱PLC编程软件与PLC间的串口通讯连接（使编程软件和PLC之间的处于脱机状态）。

　　B) 用JB_HMI画面组态软件将编辑好的HMI工程文件由串口COM1下载至POP-HMI文本中。

　　第三步：打开同一Windows平台下的ComCapture串口工具软件

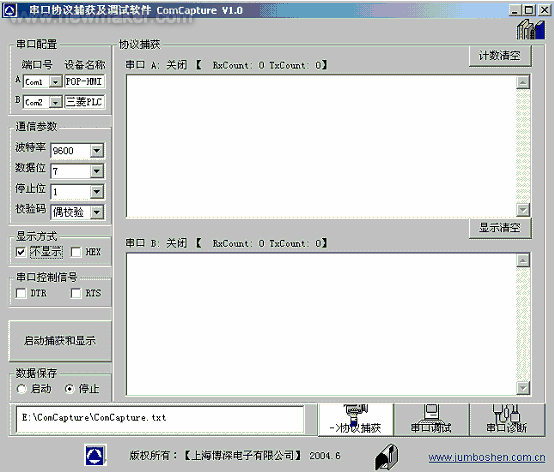

　　屏幕弹出如下图（二）所示画面：

　　第四步：软件选项及参数设置

　　A) 选择ComCapture软件的“协议捕获”功能项。

　　B) “串口配置”项：在“端口号”和“设备名称”下，填写准确的串口号和连接在该串口下的设备名称。

　　C) “通信参数”项：在“波特率”、“数据位”、“停止位”、“校验码”等选项中选择三菱PLC和POP-HMI互相通信的参数值：“9600、7、1、偶”。

　　D) “显示方式”项：勾选“不显示”。如不选中“不显示”项，则在软件右侧的空白区域内将显示PLC和HMI之间的通讯信息数据值。且随着通讯时间的增加，显示的数据越来越多，最终将影响通信的速度。如果选中“HEX”选项，PLC和POP-HMI之间的通讯数据将以十六进制数显示，以方便使用者查看。

　　E) “串口控制信号”项：按PLC的串口信号实际情况选用；三菱PLC选取默认方式CONTROL ENGINEERING China版权所有，无需选中。

　　F) “数据保存”：默认为不保存。如需保存通信过程的数据www.cechina.cn，选择“启动”，捕获的数据将被保存。数据文件的保存路径和文件名默认为ComCapture软件安装目录下的ComCapture.txt，也可以自行更改保存路径及文件名。鼠标移至默认路径上，点击左键，输入文件名，即可输入新的保存路径和文件名。

　　第五步：程序调试

　　A) 在ComCapture软件画面的右下方中，用鼠标点击“启动捕获和显示”项。此时如果通讯参数设置完全正确CONTROL ENGINEERING China版权所有，通过PC上的ComCapture串口软件，将在PC串口COM1和COM2之间搭接一条“虚拟电缆通道”，而分别连接在COM1、COM2口的POP-HMI和三菱PLC将通过该PC软件虚拟通道进行间接的通讯连接；这就避免了直接用通讯电缆连接PLC和HMI设备给调试带来的不便。

　　B) 测试使用POP-HMI和PLC的功能是
