可穿戴网络是指基于短距离无线通信技术(蓝牙和ZigBec技术等)与可穿戴式计算机(wearcomp)技术、穿戴在人体上、具有智能收集人体和周围环境信息的一种新型个域网(PAN)。可穿戴计算机可以为可穿戴网络提供核心计算技术。有Ad Hoc性能的蓝牙和ZigBee等短距离无线通信技术作为其底层传输手段，结合各自优势组建一个无线、高度灵活、自组织，甚至是隐蔽的微型PAN。可穿戴网络具有移动性、持续性和交互性等特点。

　　1 基于蓝牙和ZigBee的可穿戴网络体系结构

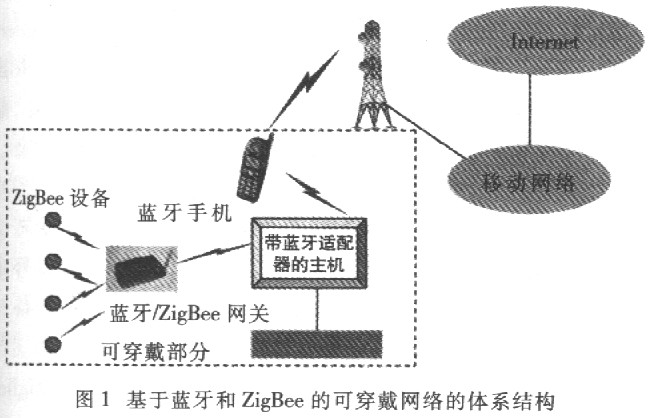

　　可穿戴网络组网灵活、移动性强，对外网的接入方式多种多样CONTROL ENGINEERING China版权所有，可通过蓝牙网关、蓝牙机顶盒等由LAN和ADsL等全速接入Internet。当其大范围移动时可以蓝牙手机作为接人手段，使得可穿戴网络具有很强的移动性。目前基于蓝牙和ZigBee的可穿戴网络的体系结构如目1所示。系统中的设备包括主机、蓝牙设备、ZigBee设备和蓝牙／ZigBec网关。

　　1．1 主机部分

　　可穿戴式计算机因其可穿戴性，要求主机的重量轻、体积小。主机芯片采用IAnux嵌入式操作系统，其上集成蓝牙协议栈。由于头戴显示系统中的多媒体流和 GP

RS骨干网的带宽限制，要求主机有较高的存储能力，内部集成10GB的硬盘。在主机中集成蓝牙适配器的主要目的是使主机能与其他蓝牙设备进行通信。如果条件允许，还可在主机中集成GPS模块等。

　　1．2 蓝牙设备

　　可穿戴网络中的蓝牙设备是内嵌了蓝牙模块的小型化设备。采集到的数据通过蓝牙链路在主机与蓝牙设备(如蓝牙手机)之间传输。

　　头戴显示系统内部集成了微型蓝牙模块、摄像头和DSP芯片。摄像头采集初始图像，送入DSP芯片进行预处理以去除视频和图像信号的冗余，其视频压缩标准可以采用MPEG一4。DSP处理后的信号可直接送入显示屏或主机以进一步处理。

　　蓝牙耳机可以实现与其他蓝牙设备的音频信号传输，通过语音命令实现对主机的控制控制工程网版权所有，或者将话音信号通过GPRS、CDMA和TD—SCDMA网络传送到远端。

　　1．3 ZigBee设备

　　ZigBee设备可设计为手表式和鞋垫式等。它包括传感器、MD转换器和ZigBee模块。传感器采集外部信号(心跳、血压、脉搏、温度和干湿度等)并将它们转化为电信号，然后通过A／D转换器转换后送入MCU，最后通过ZigBee收发模块并经阿关送入主机。经主机处理之后，再传送到其他设备。

　　1．4 蓝牙／ZigBoe网关

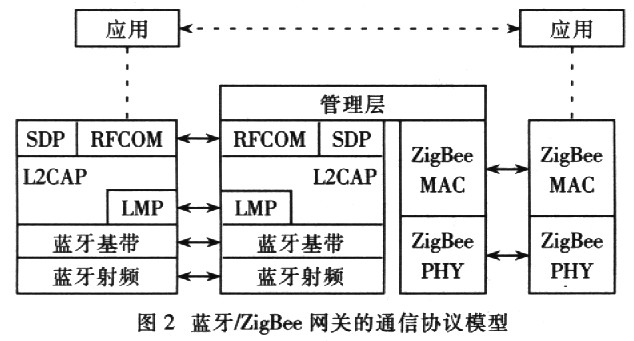

　　蓝牙／ZigBee网关主要针对可穿戴网络无线通信中蓝牙和ZigBee产品之间的相互通信，其协议模型如图2所示。

点击看原图

点击看原图



　　2 基于蓝牙和ZigBee的可穿戴网络的硬件实现

　　在可穿戴网络的体系结构中，主要包括ZigBee节点和网关的硬件平台。下面介绍这两种平台的硬件实现。

　　2.1 ZigBoa节点的硬件实现

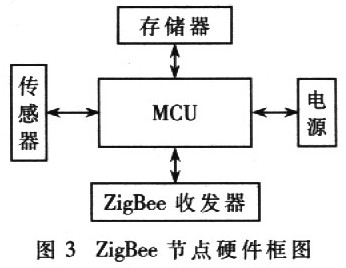

　　ZigBee节点作为一种传感器，其主要功能是采集用户感兴趣的数据，并将数据发送到蓝牙／ZigBee网关控制工程网版权所有，通过GPRS、CDMA或WI—FI等发送到远程控制中心或数据库。ZigBee节点硬件框图如图3所示。它主要由电源模块、微控制器(MCU)、存储器、ZigBee收发器和传感器等组成。

　　系统中的MCU采用Freescale公司hc(s)08系列的8位MC9SOSGB60。MC9S08GB60具有丰富的片上存储功能CONTROL ENGINEERING China版权所有，有64KB(其中Flash占60KBCONTROL ENGINEERING China版权所有，RAM占4KB)的存储空间。在40MHz的工作频率下，其功率消耗不到lmW。而且该微控制器具有多种省电模式以供选择。除了具有丰富的片上存储功能和多种省电模式以外，MC9S08GB60微控制器还具有8个lObit的A／D转换器、多个I／O数据线、2个串行通信接口 (SCI)、四线串行外围接口(SPI)。这些特点使它易于进行软件编程，其接口还可用作与传感器的接口。

　　整个ZigBee节点的通信模块由ZigBee收发器来实现。ZigBee收发器选用Freescale公司的MCl3192。该收发器工作在2．4GHz ISM公用频道。MCl3192特点如下：

    (1)具有16个信道；
    (2)典型的发射功率为0dBm，最大发射功率达到3．6dBm：
    (3)采用DSSS扩频通信技术，最大速率为250Kbps；
    (4)在分组错误率为1％的情况下，其接收灵敏度达到-92dBm(典型值)；
    (5)7个通用输入，输出端口(GPl0)。
    整个ZigBee节点采用
