1  引言

      自动打包机是现代高速线材生产线特有的设备，它集机械、电气、液压控制为一体，动作准确，为现代化的线材生产线构筑了一道靓丽的风景线。

       我厂2004年9月从瑞典SUND-BIRSTA公司引进的PCH-4KNB/5000P型打包机控制工程网版权所有，于2004年底投入使用。该设备位于高线的精整区，对由P-F线的C型勾输送过来的水平盘卷(卷重800~2800kg，外径/内径为φ1250/850mm)进行自动水平压实，并用打包线沿线卷方向成90°等分打四个平行接头。

        打包后的线卷最小长度大约为600mm，大大方便了盘卷的储藏、运输。

       本文首先结合瑞典方面提供的外文技术资料及自己的理解www.cechina.cn，对自动打包机的自动化构成及动作过程进行介绍。然后根据近两年的现场维护经验CONTROL ENGINEERING China版权所有，对该打包机日常维护中出现的故障进行总

结分析。

2  控制系统配置

2.1  控制系统的硬件配置

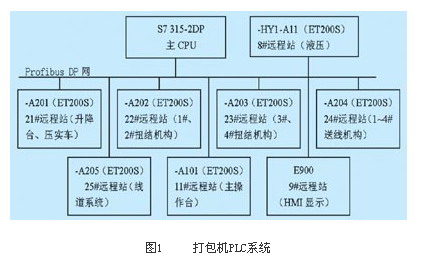

      打包机的PLC系统是由一套S7 315-2DP和七套ET200S及一套E900组成，具体配置如图1所示。

      PLC主站采用西门子公司S7-300系列的CPU315-2DP，通过DP网与其它从站进行数据通讯，并进行数据处理。高速计数器模板型号为6ES7 138-4DA03-0AB0，共7块，拥有脉冲编码器7个。其中CONTROL ENGINEERING China版权所有，G1、G2分别为1#、2#压实车位置和速度反馈;G3为升降台位置反馈;1S18、2S18、3S18、4S18为送线装置的位置反馈。

2.2  控制系统的硬件配置

(1) PLC软件采用西门子的STEP7 V5.2;

(2) HMI软件采用Beijer

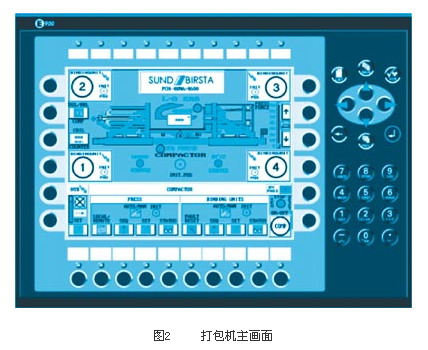

Electronics公司的E_DESIGNER_V6.13。图2为打包机的主画面。

●通过画面可以看到打包机各部分的基本状态。使用时只需通过画面边上的功能键即可进行相应操作和画面的切换

CONTROL ENGINEERING China版权所有

，简单实用;

●具备调整功能，可对许多参数进行调整

www.cechina.cn

，例如压实力、升降高度等;

●可提供打包机的诊断信息，当打包机出现故障时，该系统将显示有关的HMI画面。

3  控制原理及功能

3.1  液压系统

       液压系统为打包机的核心部分CONTROL ENGINEERING China版权所有，其工作的可靠性直接决定了打包机动作是否正常可靠，这其中油温控制就成为打包机液压控制部分的关键。本系统采用PT100作为测量元件，测量值直接送入8#站的模拟量输入模板的第一个通道PIW248。在PLC程序中，该温度值每5s检测一次，经过程序工程量化后传入数据块DB80中的DBW0。

      油温的控制要求:油温T>65℃:报警并停泵;油温T≥60℃:报警但不停泵;油温T＜20℃:报警但不停泵;油温T＜15℃:报警并停泵;油温T＜30℃:加热器启动;油温T≥35℃:加热器停止。

3.2  打包机主体

       (1)升降台在两个液压缸的推动下，可沿垂直方向上下移动。实现压实、打包操作期间，支撑盘卷并使其对正中心的功能

www.cechina.cn

，动作共分两步。接近开关S10(升降台初始位检测)、编码器G3(检测升降台高度)。升降台的两次升降高度均可由画面更改;

       (2)打包机的4套弯曲线道系统安装在2#压实车上

，并由一根中心轴导向。打包机动作时

控制工程网版权所有

，线道系统在液压马达的驱动下，向1#压实车水平移动。接近开关S13(线道最前位)、S14(线道初始位)、S15(线道向前减速位)、S16(线道向后减速位);

       (3)2#压实车依靠车轮在轨道中移动，支撑可移动线道系统。压实动作是由固定在轨道上的两个液压缸驱动。接近开关S6(2#压实车初始位)、编码器G2(2#压实车前进速度和位置)、光电开关S8(检测2#压实车进入待打包线卷区);

       (4)1#压实车与2#压实车结构相似，但其上面装有4个送线机构，4个打包头。接近开关S3(1#压实车初始
