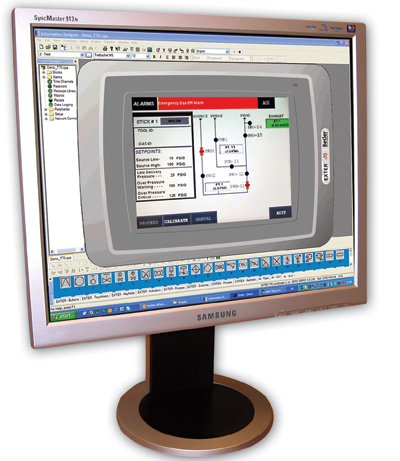

图：研发者可以使用组态软件来测试他们的应用。
信息来源：Magnum Engineering &Controls 公司 用户的要求
用户的要求可以简单直接的列表如下：
■在过程流程图当中提供更高的分辨率和更加详细的内容；
■增加安全保护等级的数量，从5级增加到10级；并且
■为用户可以组态的输入和报警点增加功能。
但是增加这些功能会使目前的人/机接口（HMI
）系统负担过重。人/机接口功能被分割成目前的HMI系统（硬件和软件）和控制着过程的PLC两个部分。目前的HMI仅仅能够提供关于过程参数的显示画面。操作人员必须通过PLC来进行控制输入操作，安全保护和组态应用都在PLC上运行。
“如果在现有的PLC里边增加这些新的功能，你将会弄出一个根本没有办法管理的PLC程序，”Magnum工程和控制公司的项目经理Travis Manning解释说。
换掉现有HMI硬件和软件的目的是为操作人员提供要求的分辨率和详细信息，同时通过将安全保护功能和组态功能从PLC转移到HMI里边来显著降低PLC程序的复杂性。
在作出最终选择之前www.cechina.cn，Magnum工程和控制公司的工程师研究了好几种HMI产品。其中一种HMI产品的价格太昂贵。另一种是目前系统所用HMI产品的一种直接换代产品，这种HMI产品被认为需要太多的用户编程工作才能够正常使用。最后，他们选择了一种Beijer Electronics公司提供的HMI硬件和软件集成包。
非常用户友好的组态过程
虽然进入美国市场的时间不长，但是这家瑞典的控制部件制造商Beijer Electronics公司声称自己是全球HMI技术方面的领导者。
‘新增加的功能将会产生一个无法管理的PLC程序。’
“在对Beijer Electronics公司的HMI产品进行测试以后，我们对其非常用户友好的、符合直觉的软件留下了深刻的印象，这个软件被称为信息设计者。它拥有非常多的、已经制作完成的目标和功能模块可供选择，这样使得创建新的应用时用户只需要在屏幕上点击、放置就可以了。”Manning继续说道。
Manning还非常欣赏其使用与操作人员将要使用的操作画面一摸一样的组态画面进行应用组态的能力。“这使得开发者能够看到应用在实际情况下是怎样工作的，”他说道。“另一个可以节约时间的特点是‘离线模拟器CONTROL ENGINEERING China版权所有，’这个功能使得无需连接HMI就可以立即对应用进行测试成为可能。”
决定性的因素：技术支持
“我们有两种产品作为可能的解决方案，一种已经被我们的用户所接受，另一种的知名度较差，但是拥有令人印象深刻的功能性和软件，”Hannasch说道。“两种产品都是非常优秀的操作员终端，具有突出的特点和优点。两种产品都可以被推荐给终端用户。我们作出最终决定的基础是技术支持的水平，我们把它作为这种等级的项目获得成功的关键因素。”
在进行评估的整个过程当中，Beijer Electronics公司的工程师和编程人员在转换当中起到了非常积极的作用并且保障了技术支持，主导了软件的开发过程。“这确保了从以前的终端到新系统的转换过程顺利进行。”Hannasch补充道。
下一步
当这个转换完成了以后，所有用户要求的增强性能的目标（详细的信息显示和过程流程图的高分辨率显示、先进的安全保护分级功能和对可组态输入点/报警点的功能提升）都实现了。作为额外好处www.cechina.cn，通过把更多功能包含在HMI里边CONTROL ENGINEERING China版权所有，PLC里边的附加代码也得以清除。
这种新的HMI将会使以后的升级工作也变得更加简单和容易。“下一个可能进行的改造是把来自于PLC的ASCII文本也包含到HMI信息里边来。”项目经理Manning说道，他还补充说他知道有一个团队正在进行这类工作。
文章编号：070308
发送短信“文章编号+评语
用户中心
-
子站 -
技术 -
社区
升级使应用软件更加精练
作者：Rick Hannasch，Magnum Engineering 公司总裁2007.03.31阅读 2516
控制系统升级要求的目标是十分清楚的。那就是使过程流程图更加便于阅读、提高安全性并且改善终端用户可以组态的输入和报警点。当一家名列全球财富500强的公司要求获得帮助来改善其半导体生产过程的时候CONTROL ENGINEERING China版权所有，系统集成商Magnum工程和控制公司被选中接受测试。“我们的客户销售用于晶圆制造和芯片生产过程的设备，”Magnum工程和控制公司的董事长Rick Hannasch说道。“在这个过程当中的每一步都需要以非常精确的次数、间隔和浓度注入特殊的气体或者液体。我们公司在项目当中承担的任务就是根据要求为设备建造控制箱，使得操作人员能够监视过程的状况并且根据需要改变特定的参数。”
