1 引 言

       目前，HID汽车前照灯以其光效高，显色性好，寿命长等优点得到了广泛关注。与之配套的电子镇流器也成为当前电源研究中的一个热点。由于大部分汽车HID灯是交流灯，因此电子镇流器必须提供交流电流和交流电压。大多数两级式的电子镇流器均采用逆变电路作为输出级。

       为了抑制HID灯控制工程网版权所有，特别是短弧金属卤化物灯的声共振问题，经常采用低频交流方波供电[1-3]的策略，但为了快速点灯以及维弧，在点灯的开始阶段，逆变电路的工作模式与过渡和稳定阶段的工作模式都还存在着很大的不同。总结如下：①在启动阶段，选择某一对角开关开通，以保证可靠启动。②在预热和维弧阶段，通常只需一个周期，即可保证辉光向弧光的稳定过渡。一个周期的长度与灯启动时刻的状态控制工程网版权所有，即冷灯启动。还是热灯启动有关，也与灯的老化程度有关。一般来说，冷灯启动时，预热的周期短，而灯熄灭后，短时等待再启动情况下的周期长；老化严重的灯预热周期长。为了避免电极的不对称烧损。控制程序必须保证每个半波中的电流即

       为产生较好的方波电流以及兼容预热期间的长周期，通常采用的是全桥逆变电路拓扑。在全桥电路中，必须仔细考虑两个上部开关管的驱动方案。对此，①从成本和体积角度来考虑，如果采用3个独立的电源来作控制电源方案。显然不合理。②如果采用集成自举芯片www.cechina.cn，如：IR2110或BA2030等，则因自举电容需要预充电。其电容量不能太小，还需要兼顾多个频率段的要求，会增加系统体积；此外，工作前，还要先为自举电容充电，以满足启动时长期单臂工作的需要。而且电容量的大小要按最低的切换频率设计[1，2]，因而电容体积也不可能过小。③过低的频率一般都不适合采用脉冲变压器，因而可能会增加体积。

       鉴于这些问题．这里采用分立元件构建自举驱动电路的方案，该方案虽会增加元件数量，但不会增加太多的电路面积，而且还可增加设计的自由度。采用提出的自举驱动电路．其驱动灵活．非常适合低频逆变器的应用。

2 交流方波逆变电路分析

       全桥逆变电路的负载由电感和电阻串联而成。电感不仅是高压发生器中高压变压器的次级．同时也是镇流电感。逆变桥相当于加在负载两端的交流矩形波电压us=±ubus。在任一时刻，交流矩形波电压均满足：

       说明在t(0+)时刻，电流变化率，即由负变正的上升率最大，uL也最大，随着负向电流的逐渐减小，电阻两端的负电压降绝对值逐渐降低，由式(8)可知，uL也逐渐减小，从而按式(6)，电流的变化率降低，并且在uL=ubus电阻电压降为零时刻时，iL上升为零，而后电流变为正，此后电阻两端的电压uR反向变为正电压，uL继续降低，iL的上升率也继续降低。直到uR=ubus时刻，uL=0，iL才不再变化，从而达到正向稳态，稳态电流可表示为：

       要保证得到方波电流和电压．必须使过渡时间与稳态时间相比可以忽略。对此应综合考虑下述两个因素。①与灯的等效阻抗匹配的电感值不能过大．而灯的等效阻抗在过渡阶段主要是增高变化的。在稳态时等效阻抗最大，所以只要按照最小等效阻抗选取电感值www.cechina.cn，就能兼容过渡和稳态两种情况。②电感值的选择应考虑周期和频率的选取。在灯的运行过程中，400Hz约是最高频率，因此只要按照400Hz设计电感值，就能满足整个运行过程。

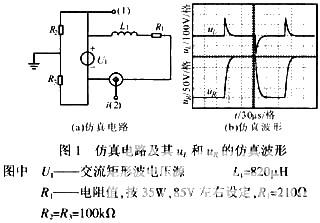

       图1a示出仿真电路，为了更好地说明分析结果www.cechina.cn，电感值有意设定得比较大。图1b示出电感端电压uL和电阻端电压uR的仿真波形。由图1b可见，在过渡阶段，iL的过渡过程与分析结果基本一致。若减小电感值，则可缩短过渡过程。实际采用的电感值约为690μH。

3 分立元件自举逆变电路设计

       图2示出采用分立电阻的自举驱动逆变电路拓扑。它由分立元件组成，其特点是：①驱动电路的电源地与逆变全桥的母线电源正接在一起．使得控制电源悬浮在母线电源之上；②主晶体管VQ1工作在截止和放大状态，而非完全的开关状态。在对桥臂开关施加开通信号期间，工作在恒流状态下：施加关断信号期
