在科学技术迅猛发展的今天,计算机技术、网络技术、通信技术等现代化信息技术正对人类的生产生活产生着前所未有的影响。这些信息技术的进步,为今后制造业的发展,设计方法与制造技术模式的改变指明了方向,为数字化设计资源与制造资源的远程共享,进一步提高产品开发效率奠定了基础。这一点已经引起了学术界的广泛关注,并且有很多科研学者已经投入到了这方面的研究。目前在液压领域中,特别是中小企业在进行液压传动系统的设计时www.cechina.cn,存在着零部件种类繁多、系统集成复杂、参考资料缺乏等一系列困难,而远程设计服务可以解决这些问题。为减轻液压设计人员的工作负担,实现现代化设计模式的转变以及设计资源、技术资源和产品信息的共享,本文提出了建立基于Web的远程液压传动系统设计的新模式。
1、系统的体系结构
基

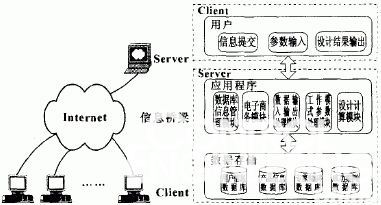

于Web的远程液压传动设计系统采用B/S(浏览器/服务器)模式的体系结构,见图1。服务器端上存放了所有与设计计算相关的应用程序,以及用户信息数据库、产品信息数据库与专家知识数据库等。用户在使用该设计系统时,只要客户端具备上网功能(即安装了IE浏览器并接通网络)即可访问使用。这样的体系结构具有它独特的优势:克服了传统单机版应用程序只能单机操作的局限性,实现了设计与技术资源的跨区域、跨平台共享,使设计人员的工作变得简单方便,提高了工作效率。
图1 系统的体系结构

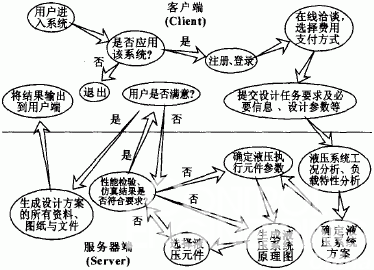

用户在客户端启动IE浏览器进入系统初始界面,这里提供了关于远程液压传动设计系统的介绍。如果用户想提交设计任务,则可以注册并填人相关信息,然后登录进入操作页面。首先,用户要选择一种工作模式:过程全自动化智能处理模式或人机交互模式。这两种模式的主要区别在于:用户选择前者时,只要在一开始提交设计的任务要求、基本参数以及设计计算过程中需要用到的一些参数即可控制工程网版权所有,其余的工作都由系统自动完成,直到最后生成设计方案供用户审核;而后者,就是指系统在分析、计算过程中每次需要选择参数或方案的时候控制工程网版权所有,都要询问用户的意见,由用户来做出选择。如果提供的众多参数或方案中没有用户满意的,或用户自己有特殊要求,可以自行指定。因此,该工作模式适合于高级用户或有特殊要求的用户使用。接下:来,用户便可按照所选工作模式的流程来完成设计工作。整个系统的工作流程见图2。
图2 系统的工作流程
该系统按功能可分为以下几个主要模块:
(1) 数据库信息管理模块
该模块的主要功能包括各个数据库中相关数据的录入、修改、管理与日常维护。存放在服务器上的数据库主要有:用户信息数据库、产品信息数据库、专家知识数据库与成功案例数据库等。用户信息数据库
中存放用户的信息www.cechina.cn,包括登录系统的用户名和密码、客户的联系方式、设计任务的内容控制工程网版权所有,提交日期等;产品信息数据库中存放液压器件提供商所提供的液压元件信息,包括液压泵、电动机、液压阀、密封元件等产品的规格、型号等;专家知识数据库中存放了多年来一直从事液压设计领域研究的相关专家提供的新知识体系、新评价标准、新决策方法等前沿知识与技术,供设计计算时应用程序参考调用;成功案例数据库中存放了目前在工程上已经成功应用的一些方案,供相关应用程序参考调用。
(2) 电子商务模块
该模块主要就是负责向客户收取设计费用,包括向用户提供价目表,让用户选择费用支付方式,签订电子合同等。
(3) 数据输入输出处理模块
该模块可分为两部分:一部分负责处理用户提交上来的信息
