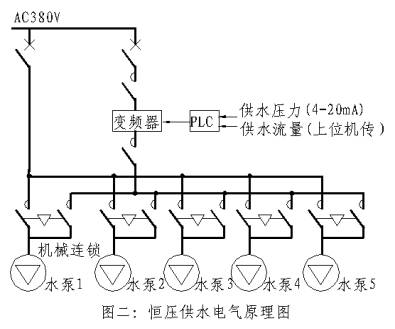

变频器选用适于泵类的Fuji G9变频器，分别对五台循环水泵进行变频控制，并通过PLC的逻辑控制功能，实现对整个供水系统的恒压变流量控制，为确保系统的稳定运行，整个系统设有过流、过压、过载、自诊断等多种保护功能。

本系统接收上位机或本地发出的启动信号后，启动水泵1变频运行，PLC根据接收到的压力和流量信号控制变频器调节水泵转速，使供水管网水压恒定。当水泵1工作频率达到工频时，若管网水压仍达不到要求，将此泵切换到工频运行，变频器切换到水泵2，使其变频运行。此后，如果水压仍达不到要求，则继续切换下去至满足要求。反之，若管网水压大于设定值，PLC控制变频器频率，使水泵转速降低，当低至设定最低频率时，依据先开先停原则，自动切换掉已投入运行的工频泵，使管网水压始终保持恒定。这样，五台水泵轮流循环运行，避免某台泵长期运行，延长设备使用寿命。本系统由闭环PI控制即可满足要求,PI算法由PLC实现：Ui=Ui-1+ΔU=Ui-1+K[Ei-Ei-1+(T/Ti)Ei]。

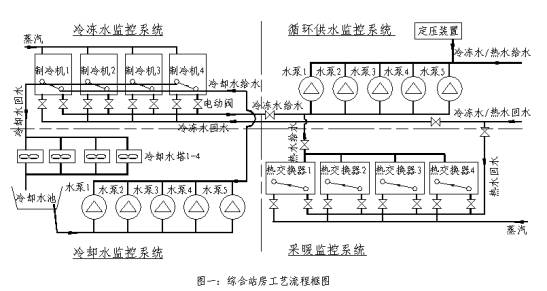

综合站房监控系统的组成

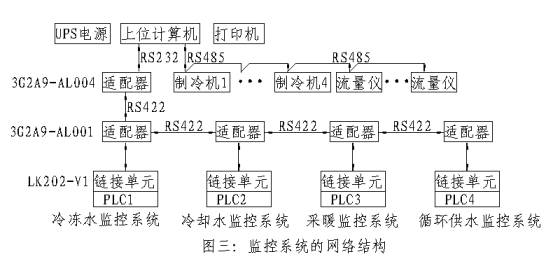

本监控系统采用由PLC组成的分布式监控系统的形式。PLC作为下位机使用，用来完成各子系统的数据采集、输出控制及状态判别等工作，上位机采用研华公司的工业计算机，接收PLC采集的现场数据，并将数据存入动态数据库，完成报警、实时曲线、历史曲线、分析系统运行状态、打印输出、并根据控制室控制人员要求控制各系统的运行状态等功能。

PLC采用OMRON公司的SYSMACα系列的C200HE,它是一种价格适中、性价比较高的中型机，配有较强的指令系统，并增加了许多特殊功能指令，还配备了丰富的特殊功能模块和强大的通信模板，这些都足以实现现代工厂自动化的多级要求。系统主要选型如表一所示：

表一：PLC硬件配置
