2. 2 　控制系统的软、硬件配置

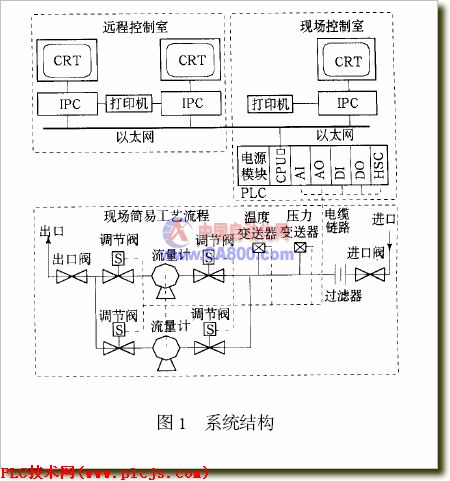

控制系统主要由一次设备、二次设备以及控制体和软件构成。一次设备主要包括压力表、温度计、流量计等;二次设备主要包括温度变送器、压力变送器、脉冲发信器、电动阀等;控制体主要包括PLC、IPC(配置网卡) 、打印机、集线器及应用软件等,参见图1 。

2. 2. 1 　硬件部分

(1) IPC:为保证系统的高度可靠性,选用了目前国内应用较多的Dell GX260 型计算机。具体配置为:P Ⅲ1. 7 GHz CPU、256 MB 内存、40 GB 硬盘、SON Y21 英寸纯平显示器、64 MB 显卡、声卡及音箱(报警和提示用) 等。

(2) PLC:选用美国Rockwell 公司的A2B PLC 作为系统的控制核心,其特点是可靠性高、功能强、可扩展性好。具体配置如下:CPU 为17472L551B (内置以太网通信口) ;模拟量输入(AI) 模块选用17462NI4 ,它具有4 个高电平模拟输入端,可输入4 mA～20 mA 等标准信号,12 位A/ D 转换精度,具有输入超调监控功能和测量滤波抗干扰功能; 模拟量输出(AO) 模块选用17462NO4 I ,它有4 个模拟输出端,无需外部电源,可输出各种标准信号,包括0 mA～20 mA、4 mA～20mA、±10 V 等信号;开关量输入(DI) 模块选用17462I

×16 ,它具有单端隔离的16 路24 V DC 输入,所有的输入均配有滤波器,能够保证最大0. 1 ms 的抗扰性,滤除线电源干扰;开关量输出(DO) 模块选用17462O×16 ,它具有8 路继电器输出,内部提供过载和短路保护,并具有通道故障自诊断功能;HSC 模块选用17462HSCE ,可计数最大频率为40 kHz 的脉冲,实现向上计数、向下计数或向上/ 向下计数。

(3) 网络功能:根据设计中现场数据远程实时监视的要求,在每台IPC 中各配置了1 块网卡, PLC 与IPC 之间、IPC 与IPC 之间采用抗干扰能力较强的五

类屏蔽双绞线建立以太网。考虑到现场计量间距离调度室较远,在线路中间加入了3COM 公司的8 通道高速集线器,以保证数据可靠传输。(4) 流量仪表:采用日本OVAL 公司的UF2 Ⅱ型转子流量计,它具有精度高、流量范围宽、重复性好等优点。流量计现场部分配有不归零计数器和调整器,流量转换和变送部分为OVAL 公司的PG30EP 型脉冲发信器。

(5) 温度压力仪表:温度变送器及压力变送器均能够提供4 mA～20 mA 的标准信号。

(6) 电动阀:可通过直流24 V 的开关量输出,控制电动阀的全开或全关,同时,电动阀提供无源的位置信号输出和状态信
