1970年代控制工程网版权所有,美国军方首次将触摸屏(Touch Panel)技术应用于军事用途,此后,该项技术逐渐向民用移转,并且随着网络技术的发展和互联网应用的普及,新一代触摸技术和产品相继出现,其坚固耐用、反应速度快、节省空间、易于交流等许多优点得到大众的认同。目前,这种最为轻松的人机交互技术已经被推向众多领域,除了应用于个人便携式信息产品(如使用手写输入技术的PC、PDA、AV等)之外,应用领域遍及信息家电、公共信息(如电子政务、银行、医院、电力等部门的业务查询等)、电子游戏、通讯设备、办公室自动化设备、信息收集设备及工业设备等等。
触摸屏技术在我国的应用虽然只有10多年的时间,但是它已经成了继键盘、鼠标、手写板、语音输入后最为普通百姓所易接受的计算机输入方式。因为利用这种技术,用户只要用手指轻轻地触碰计算机显示屏上的图符或文字就能实现对主机操作,从而使人机交互更为直截了当,这种技术极大方便了用户,非常适合多媒体信息查询。同时,这种人机交互方式赋予了多媒体崭新的面貌,是极富吸引力的全新多
媒体交互设备。
1.触摸屏基本原理
触摸屏的本质是传感器控制工程网版权所有,它由触摸检测部件和触摸屏控制器组成。触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;触摸屏控制器的主要作用是从触摸点检测装置接收触摸信息,并将它转换成触点坐标送给CPU,同时能接收CPU发来的命令并加以执行。目前,根据传感器的类型,触摸屏大致被分为红外线式、电阻式、表面声波式和电容式触摸屏四种。
⑴ 红外线式触摸屏
红外线式触摸屏在显示器的前面安装一个电路板外框,电路板在屏幕四边排布红外发射管和红外接收管,一一对应形成横竖交叉的红外线矩阵。用户在触摸屏幕时,手指就会挡住经过该位置的横竖两条红外线,因而可以判断出触摸点在屏幕的位置。任何触摸物体都可改变触点上的红外线而实现触摸屏操作。红外触摸屏不受电流、电压和静电干扰,适宜某些恶劣的环境条件。其主要优点是价格低廉、安装方便、不需要卡或其它任何控制器,可以在各档次的计算机上应用。
⑵ 电阻式触摸屏
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,在强化玻璃表面分别涂上两层OTI透明氧化金属导电层。利用压力感应进行控制。当手指触摸屏幕时。两层导电层在触摸点位置就有了接触,电阻发生变化。在X和Y两个方向上产生信号,然后传送到触摸屏控制器。控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。电阻式触摸屏不怕尘埃、水及污垢影响,能在恶劣环境下工作。但由于复合薄膜的外层采用塑胶材料,抗爆性较差,使用寿命受到一定影响。
⑶ 表面声波式触摸屏
表面声波是一种沿介质表面传播的机械波。该种触摸屏的角上装有超声波换能器。能发送一种高频声波跨越屏幕表面,当手指触及屏幕时控制工程网版权所有,触点上的声波即被阻止,由此确定坐标位置。表面声波触摸屏不受温度、湿度等环境因素影响,分辨率极高,有极好的防刮性,寿命长,透光率高,能保持清晰透亮的图像质量,最适合公共场所使用。但尘埃、水及污垢会严重影响其性能,需要经常维护,保持屏面的光洁。
⑷ 电容式触摸屏
这种触摸屏是利用人体的电流感应进行工作的,在玻璃表面贴上一层透明的特殊金属导电物质www.cechina.cn,当有导电物体触碰时,就会改变触点的电容,从而可以探测出触摸的位置。但用戴手套的手或手持不导电的物体触摸时没有反应,这是因为增加了更为绝缘的介质。电容触摸屏能很好地感应轻微及快速触摸、防刮擦、不怕尘埃、水及污垢影响,适合恶劣环境下使用。但由于电容随温度、湿度或环境电场的不同而变化,故其稳定性较差,分辨率低控制工程网版权所有,易漂移。

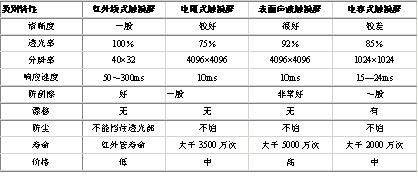

上述四种触摸屏的性能比较如下:
